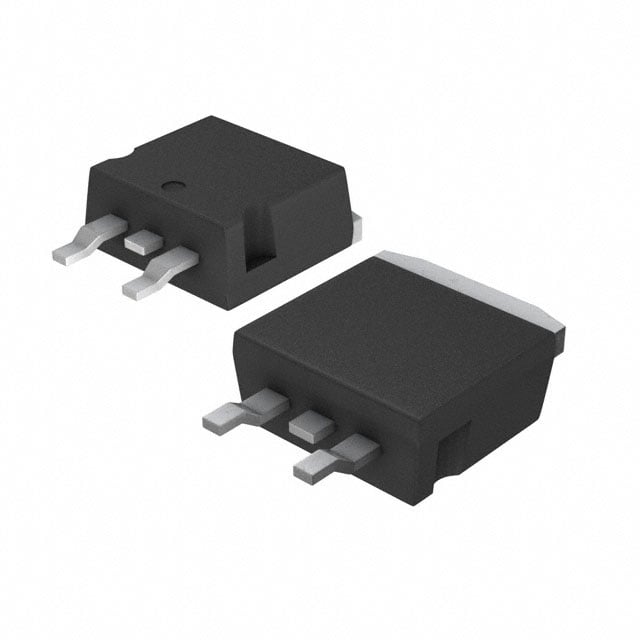

STGB20NB37LZT4
IGBT 425V 40A 200W D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGB20NB37LZ
STGB20NB37LZT4 Hakkında
STGB20NB37LZT4, STMicroelectronics tarafından üretilen 425V işletme voltajında çalışan bir IGBT transistördür. 40A maksimum collector akımı ve 200W güç kapasitesiyle orta güç uygulamalarında kullanılır. D2PAK yüzey montaj paketi ile tasarlanmıştır. 2V Vce(on) ve 51nC gate charge özellikleri ile anahtarlama devrelerinde, güç elektronikleri uygulamalarında, motor kontrol sistemlerinde ve DC-DC dönüştürücülerde tercih edilir. -55°C ile 175°C arası çalışma sıcaklığına sahiptir. Ürün şu anda kullanımdan kaldırılmış (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 80 A |
| Gate Charge | 51 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | D2PAK |
| Switching Energy | 11.8mJ (off) |
| Td (on/off) @ 25°C | 2.3µs/2µs |
| Test Condition | 250V, 20A, 1kOhm, 4.5V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 4.5V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 425 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
