Transistörler - IGBT - Tekil

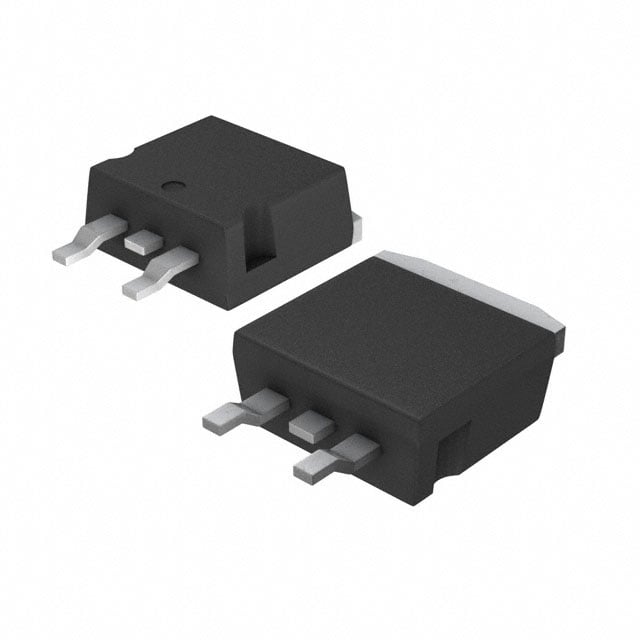

STGB19NC60WT4
IGBT 600V 40A 130W D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGB19NC60WT
STGB19NC60WT4 Hakkında
STGB19NC60WT4, STMicroelectronics tarafından üretilen 600V IGBT transistörüdür. 40A maksimum collector akımı ve 130W maksimum güç yeterliliği ile orta güç uygulamalarında kullanılır. D2PAK (TO-263) yüzey montaj paketi ile tasarlanmıştır. 53nC gate charge ve 25ns/90ns açılma/kapanma süresi ile anahtarlama devreleri, inverter sistemleri, motor kontrol uygulamaları ve endüstriyel güç elektronik sistemlerinde tercih edilir. -65°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Ürün artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Gate Charge | 53 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 130 W |
| Supplier Device Package | D2PAK |
| Switching Energy | 81µJ (on), 125µJ (off) |
| Td (on/off) @ 25°C | 25ns/90ns |
| Test Condition | 390V, 12A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
