Transistörler - IGBT - Tekil

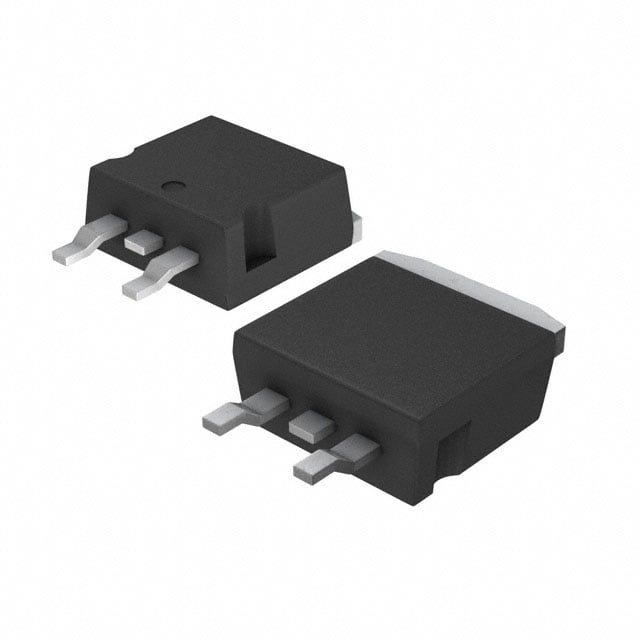

STGB18N40LZT4
IGBT 420V 30A 150W D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGB18N40LZ
STGB18N40LZT4 Hakkında
STMicroelectronics tarafından üretilen STGB18N40LZT4, 420V collector-emitter breakdown voltajına sahip bir IGBT transistördür. Maksimum 30A sürekli akım (40A pulslu) kapasitesiyle güç elektronik uygulamalarında kullanılır. 150W maksimum güç dağılımı ile, anahtarlama uygulamalarında, motor sürücülerinde, AC-DC dönüştürücülerde ve endüstriyel kontrol sistemlerinde tercih edilir. D2PAK (TO-263-3) paketlemesi ile yüzey montajı sağlar. 1.7V Vce(on) değeri ve 29nC gate charge ile düşük güç kaybı ve hızlı anahtarlama karakteristiği sunar. -55°C ile +175°C arasında çalışma sıcaklık aralığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Pulsed (Icm) | 40 A |
| Gate Charge | 29 nC |
| Input Type | Logic |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | D2PAK |
| Td (on/off) @ 25°C | 650ns/13.5µs |
| Test Condition | 300V, 10A, 5V |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 4.5V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 420 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
