Transistörler - IGBT - Tekil

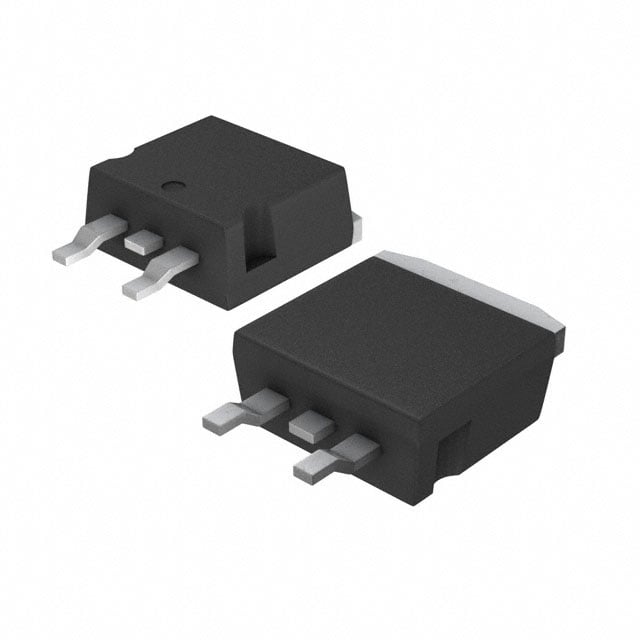

STGB14NC60KT4
IGBT 600V 25A 80W D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGB14NC60KT
STGB14NC60KT4 Hakkında
STGB14NC60KT4, STMicroelectronics tarafından üretilen 600V/25A IGBT transistörüdür. D2PAK (TO-263-3) paketlemesi ile gelen bu bileşen, 80W güç yönetimi kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında 7A akımda maksimum 2.5V olarak belirlenmiştir. 34.4nC gate charge ve 22.5ns/116ns on/off gecikmesi özellikleri ile hızlı anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilir. Motor kontrol, güç kaynakları, inverter devreleri ve endüstriyel anahtarlama uygulamalarında tercih edilir. Ürün üretim dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Gate Charge | 34.4 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 80 W |
| Supplier Device Package | D2PAK |
| Switching Energy | 82µJ (on), 155µJ (off) |
| Td (on/off) @ 25°C | 22.5ns/116ns |
| Test Condition | 390V, 7A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 7A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
