STGB10NC60HDT4

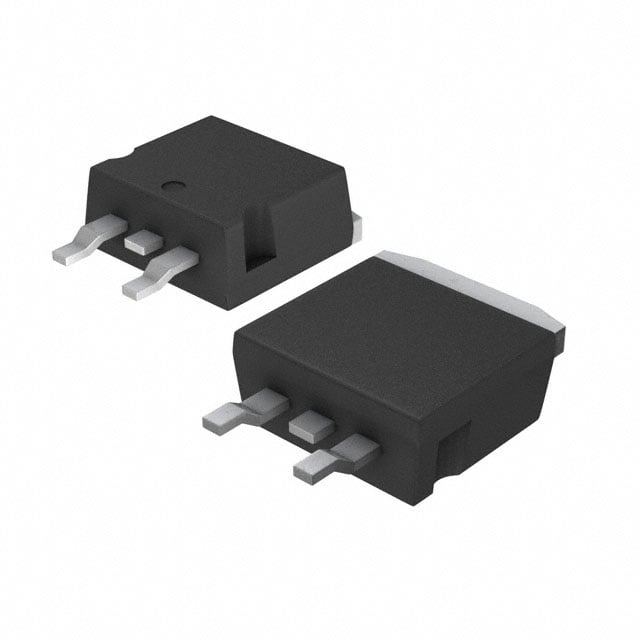

IGBT 600V 20A 65W D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- STGB10NC60HDT4
STGB10NC60HDT4 Hakkında
STGB10NC60HDT4, STMicroelectronics tarafından üretilen 600V Collector-Emitter breakdown voltajına sahip bir IGBT transistördür. 20A maksimum collector akımı ve 65W maksimum güç dağıtma kapasitesi ile endüstriyel uygulamalarda kullanılır. D2PAK (TO-263-3) yüzey montaj paketinde sunulan bu bileşen, anahtarlama uygulamaları, motor kontrolü, güç dönüştürücüler ve inverter devreleri gibi alanlarda yer alır. -55°C ile 150°C arasında çalışma sıcaklığında stabil performans gösterir. 31.8µJ açılış ve 95µJ kapanış switching enerjisi ile düşük kayıp özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Pulsed (Icm) | 30 A |
| Gate Charge | 19.2 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 65 W |
| Reverse Recovery Time (trr) | 22 ns |
| Supplier Device Package | D2PAK |
| Switching Energy | 31.8µJ (on), 95µJ (off) |
| Td (on/off) @ 25°C | 14.2ns/72ns |
| Test Condition | 390V, 5A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
