IGBT Transistörler - Modüller

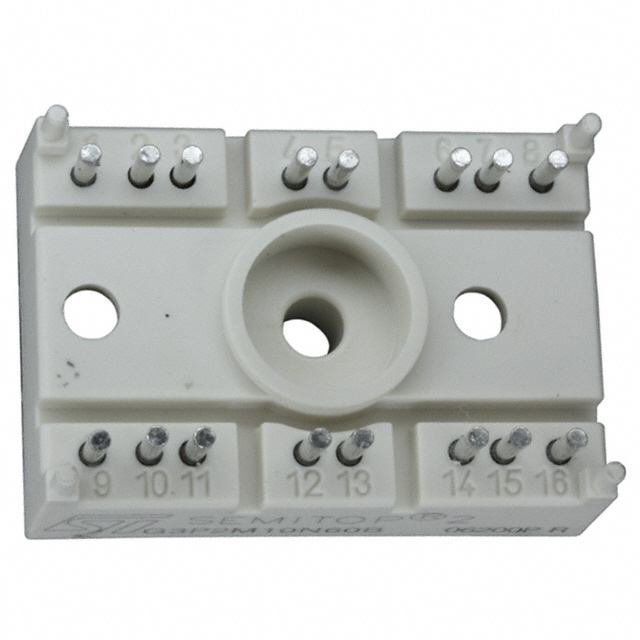

STG3P2M10N60B
IGBT MOD 600V 19A 56W SEMITOP2
- Üretici
- STMicroelectronics
- Paket/Kılıf
- SEMITOP®2
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- STG3P2M10N60B
STG3P2M10N60B Hakkında
STG3P2M10N60B, STMicroelectronics tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. 600V breakdown voltajında ve 19A maksimum kolektör akımında çalışan bu modül, 56W güç dağıtım kapasitesine sahiptir. SEMITOP®2 paketinde sunulan komponent, şasi montajı için uygundur. -40°C ile +150°C arasındaki geniş çalışma sıcaklık aralığında kullanılabilen modül, endüstriyel sürücü devreleri, motor kontrol uygulamaları, güç elektronik sistemleri ve AC/DC güç dönüştürücülerinde tercih edilir. Maksimum 2.5V Vce(on) değeri ile verimli enerji transferi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 19 A |
| Current - Collector Cutoff (Max) | 10 µA |
| Input | Single Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 720 pF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SEMITOP®2 |
| Part Status | Obsolete |
| Power - Max | 56 W |
| Supplier Device Package | SEMITOP®2 |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 7A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
