Diyotlar - Doğrultucular - Tekil

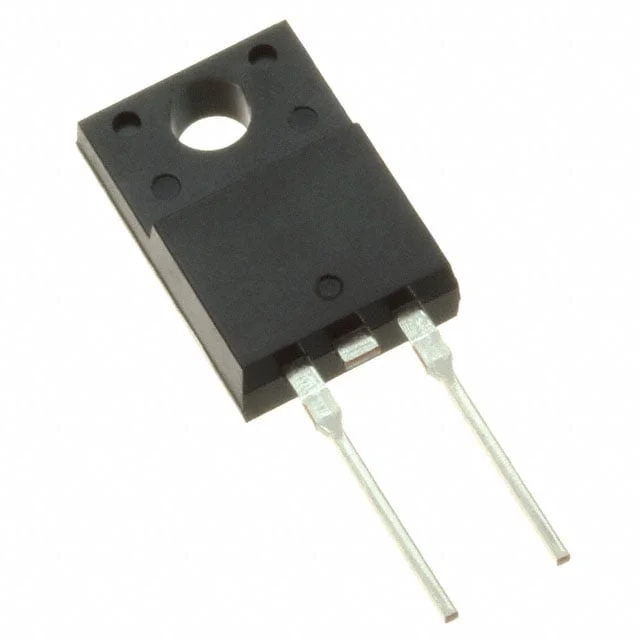

STF10150
DIODE SCHOTTKY 150V ITO220AC
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-220-2 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STF10150
STF10150 Hakkında
STF10150, SMC Diode Solutions tarafından üretilen 150V Schottky doğrultma diyotudur. TO-220-2 Full Pack izole tab kasa içinde sağlanan bu bileşen, 10A akımda 1,2V forward voltaj düşüşü gösterir. Fast recovery karakteristiği ile 500ns'den kısa komütasyon zamanına sahiptir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans sunar. 150V ters gerilim derecelendirilmiş olup, through hole montaj yöntemini destekler. Güç kaynakları, AC-DC konvertörleri, anahtarlamalı güç kaynakları ve enerji yönetim devreleri gibi uygulamalarda yaygın olarak kullanılmaktadır. Düşük forward voltaj düşüşü sayesinde ısı kaybını minimalize eder ve verimli güç dönüştürme sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 150 µA @ 150 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-2 Full Pack, Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
