Diyotlar - Doğrultucular - Tekil

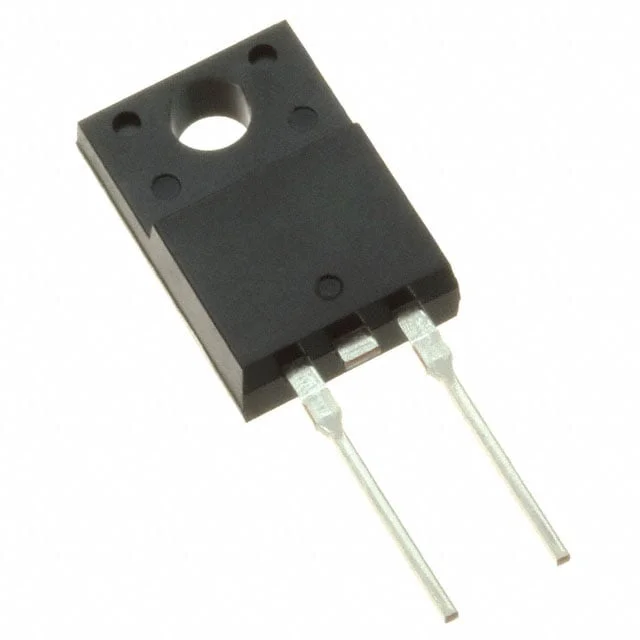

STF10100
DIODE SCHOTTKY 100V ITO220AC
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-220-2 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STF10100
STF10100 Hakkında
STF10100, SMC Diode Solutions tarafından üretilen 100V Schottky diyotdur. TO-220-2 full pack, izole tab kasa tipinde tasarlanmış, Through Hole montajına uygun bir bileşendir. 10A forward akımda 750mV forward gerilim ile karakterize edilir. Fast Recovery tipi diyot özellikleri ile 500ns altında kapanma hızına sahiptir. -55°C ile 150°C arasında işletme sıcaklık aralığında çalışır. Ters yönde 100V kapasite ve 300µA sızıntı akımı (100V'de) ile tanımlanır. Doğrultma, koruma ve anahtarlama uygulamalarında kullanılan güvenilir bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 462pF @ 5V, 1MHz |
| Current - Reverse Leakage @ Vr | 300 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-2 Full Pack, Isolated Tab |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 750 mV @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
