Transistörler - Bipolar (BJT) - Tekil

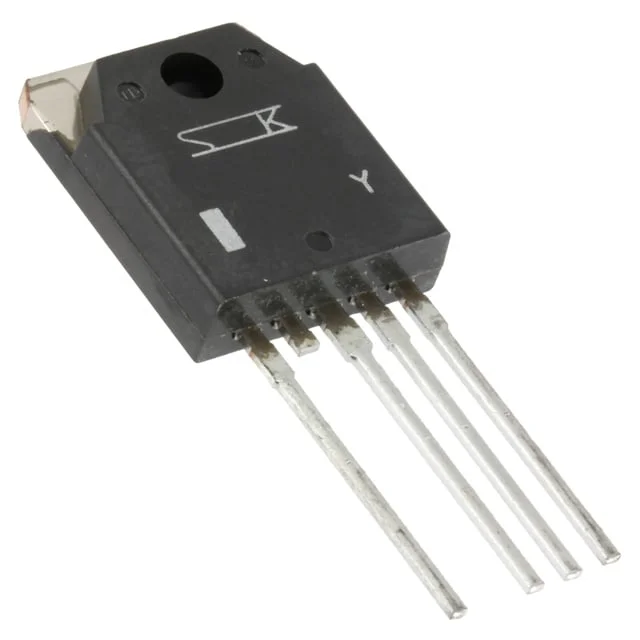

STD03P
TRANS PNP DARL 160V 15A TO-3P-5
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-3P-5
- Seri / Aile Numarası
- STD03P
STD03P Hakkında
STD03P, Sanken Electric tarafından üretilen PNP Darlington transistördür. 160V kollektör-emiter gerilimi ve 15A maksimum kollektör akımı ile güç uygulamalarında kullanılır. 5000 minimum DC akım kazancı (hFE) ve 2V maksimum doyum gerilimi sayesinde anahtarlama ve amplifikasyon devrelerinde düşük kayıp ile çalışır. 160W maksimum güç dağıtımı kapasitesi ile motor kontrolü, güç kaynakları, ışık dimmer devreleri ve endüstriyel anahtarlama uygulamalarında tercih edilir. TO-3P-5 Through Hole paketlemesi sayesinde PCB'ye direkt lehimlenir. 150°C maksimum işletme sıcaklığında çalışabilir. Darlington konfigürasyonu düşük giriş akımı gerektiren hassas kontrol devrelerine uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5000 @ 10A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-5 |
| Part Status | Last Time Buy |
| Power - Max | 160 W |
| Supplier Device Package | TO-3P-5L |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 10mA, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
