Transistörler - Bipolar (BJT) - Tekil

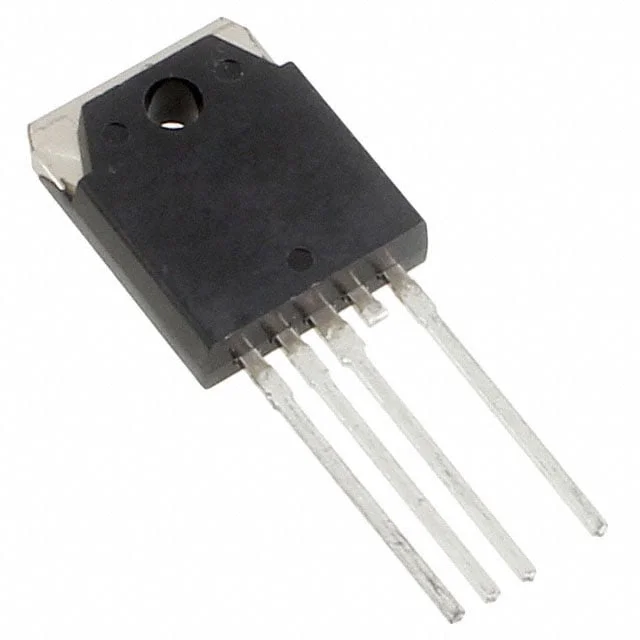

STD03N
TRANS NPN DARL 160V 15A TO-3P-5
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-3P-5
- Seri / Aile Numarası
- STD03N
STD03N Hakkında
STD03N, Sanken Electric tarafından üretilen NPN Darlington transistördür. 160V collector-emitter breakdown voltajı ve 15A maksimum collector akımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 5000 minimum DC current gain (hFE) sayesinde düşük base akımı ile kontrol edilebilir. TO-3P-5 paketinde üretilen bu bileşen, 160W maksimum güç disipasyonuna ve 150°C maksimum junction sıcaklığına sahiptir. Motor sürücüleri, güç anahtarlaması uygulamaları, ses amplifikatörleri ve endüstriyel kontrol devreleri gibi alanlarda yaygın olarak kullanılır. 2V maksimum Vce saturation voltajı ile verimli anahtarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5000 @ 10A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-5 |
| Part Status | Last Time Buy |
| Power - Max | 160 W |
| Supplier Device Package | TO-3P-5L |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 10mA, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
