Transistörler - Bipolar (BJT) - Tekil

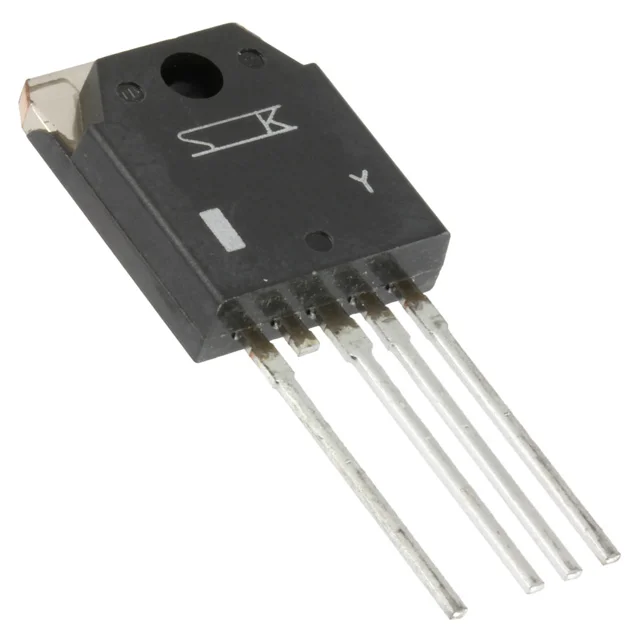

STD01P
TRANS PNP DARL 150V 10A TO-3P-5
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-3P-5
- Seri / Aile Numarası
- STD01P
STD01P Hakkında
STD01P, Sanken Electric tarafından üretilen yüksek akım kapasitesine sahip PNP tipi Darlington transistörüdür. TO-3P-5 paketinde sunulan bu bileşen, 150V kolektör-emitter breakdown voltajı ve 10A maksimum kolektör akımı ile tasarlanmıştır. 5000'lik minimum DC akım kazancı (6A, 4V koşullarında) ile güç uygulamalarında kullanılabilir. 100W maksimum güç dağıtım kapasitesine ve 150°C çalışma sıcaklığına sahiptir. 2V saturation voltajı (6mA base, 6A collector akımında) düşük enerji kaybı sağlar. Güç amplifikasyon, motor kontrolü ve endüstriyel anahtarlama uygulamalarında tercih edilir. Last Time Buy durumunda olan bu transistör, yüksek akım gerektiren anahtarlama ve amplifikasyon devreleri için uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5000 @ 6A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-5 |
| Part Status | Last Time Buy |
| Power - Max | 100 W |
| Supplier Device Package | TO-3P-5L |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 6mA, 6A |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
