Transistörler - Bipolar (BJT) - Tekil
STD01N

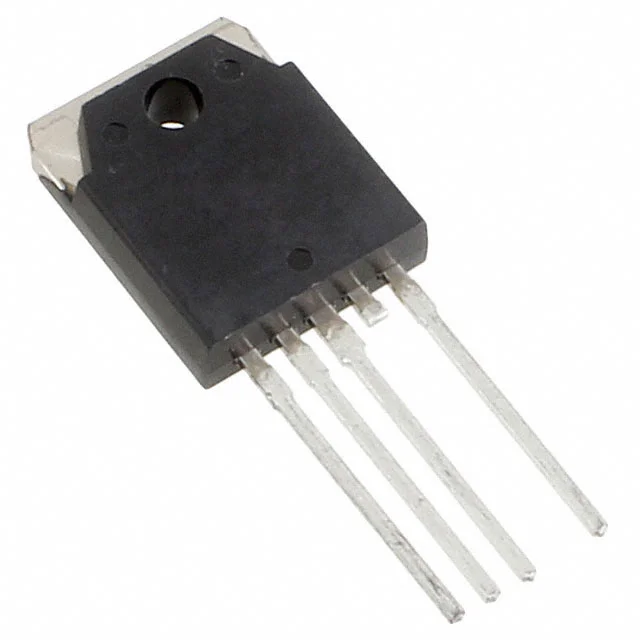

TRANS NPN DARL 150V 10A TO-3P-5
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-3P-5
- Seri / Aile Numarası
- STD01N
STD01N Hakkında
STD01N, Sanken Electric tarafından üretilen NPN Darlington transistörüdür. TO-3P-5 paket tipi ile Through Hole montajına uygun olan bu komponent, 150V kollektör-emitter kırılım voltajı ve 10A maksimum kollektör akımı ile tasarlanmıştır. DC akım kazancı (hFE) 6A akımda 5000 değerine ulaşır. 100W maksimum güç dağıtımı kapasitesi ile güç yönetimi uygulamalarında kullanılabilir. Darlington yapısı sayesinde düşük baz akımı ile yüksek kollektör akımı sağlar. -55°C ile +150°C çalışma sıcaklık aralığında kullanıma uygundur. Anahtarlama ve DC amplifikasyon uygulamalarında tercih edilir. Son üretim ürün (Last Time Buy) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5000 @ 6A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-5 |
| Part Status | Last Time Buy |
| Power - Max | 100 W |
| Supplier Device Package | TO-3P-5L |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 6mA, 6A |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
