Diyotlar - Doğrultucular - Tekil

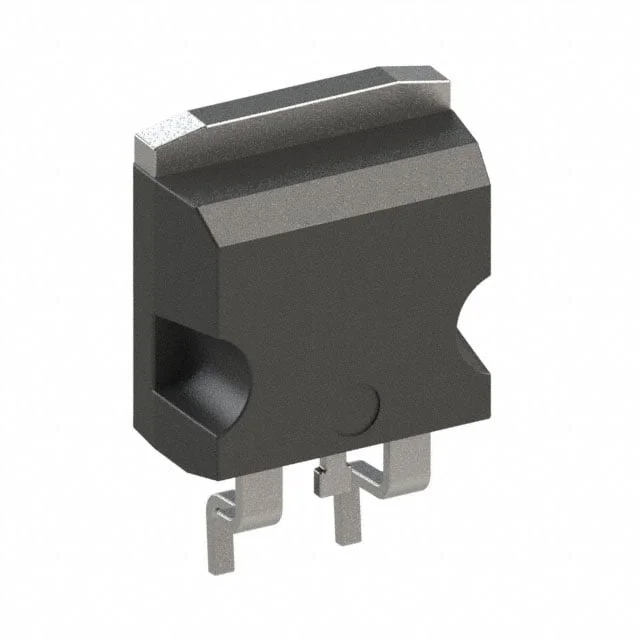

STBR3012G2Y-TR
AUTOMOTIVE-GRADE BRIDGE RECTIFIE
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- STBR3012G2Y
STBR3012G2Y-TR Hakkında
STBR3012G2Y-TR, STMicroelectronics tarafından üretilen otomotiv-grade köprü doğrultucu (bridge rectifier) diyottur. 30A ortalama doğrultulan akım kapasitesi ve 1200V maksimum ters voltaj ile AC/DC güç dönüştürme uygulamalarında kullanılır. TO-263 D²Pak (2 kurşun + sekme) yüzey montaj paketi ile kompakt tasarımlara uygun olup, -40°C ile 175°C geniş çalışma sıcaklık aralığında otomotiv ortamlarında güvenilir performans sağlar. 1.3V maksimum forward voltaj düşüşü ile düşük güç kaybı özellikleri, şarj sistemleri, motor denetleyicileri ve endüstriyel güç uygulamalarında tercih edilmektedir. Standart recovery tipi diyot karakteristikleri ile 500ns üzeri recovery zamanına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 2 µA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 175°C |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D2PAK HV |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
