Transistörler - Bipolar (BJT) - Diziler

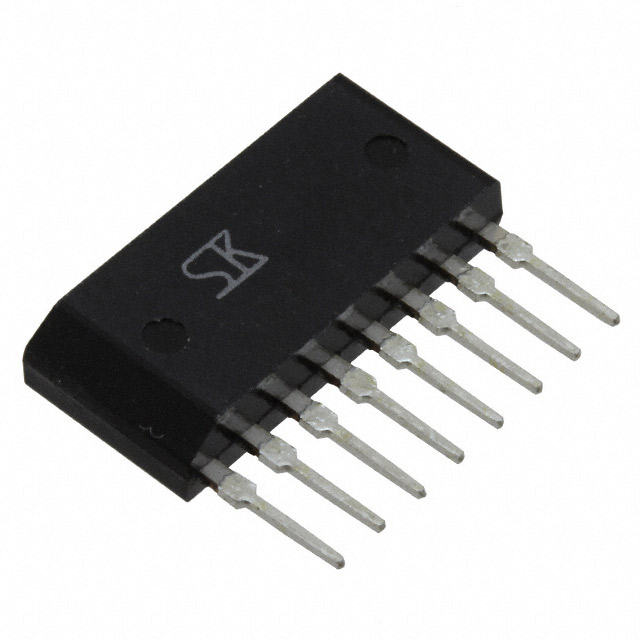

STA303A
TRANS 3NPN DARL 100V 4A 8-SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 8-SIP
- Seri / Aile Numarası
- STA303A
STA303A Hakkında
STA303A, Sanken Electric tarafından üretilen 3 NPN Darlington transistör dizisidir. 8-SIP paket içinde emitter coupled konfigürasyonunda üç adet Darlington transistör bulunur. 100V collector-emitter breakdown voltajı ve 4A maksimum collector akımı ile orta güç uygulamalarında kullanılır. 1000 minimum DC current gain (hFE) ile güçlü akım amplifikasyonu sağlar. 2V saturation voltajı ile düşük güç kaybı karakteristiği gösterir. Motor kontrol, röle sürücü devreleri, ses amplifikatörleri ve industrial kontrol uygulamalarında tercih edilir. 150°C maksimum junction sıcaklığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 2A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SIP |
| Part Status | Active |
| Power - Max | 3W |
| Supplier Device Package | 8-SIP |
| Transistor Type | 3 NPN Darlington (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 10mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 100V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
