Transistörler - Bipolar (BJT) - Diziler

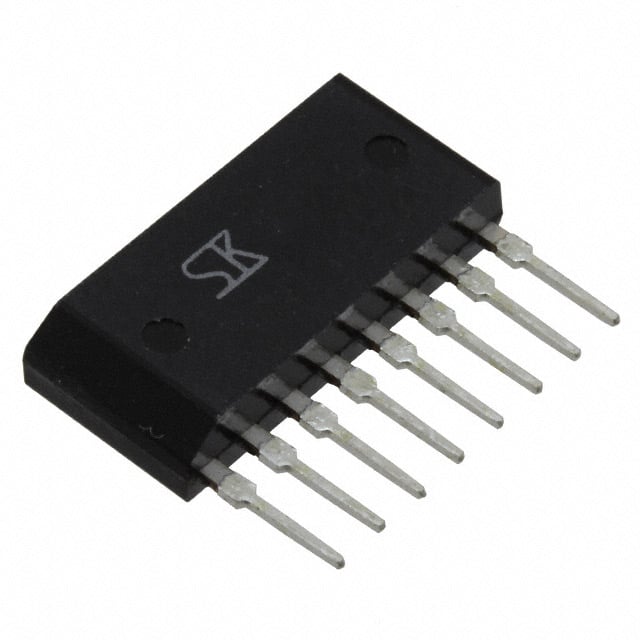

STA302A
TRANS 3PNP DARL 50V 4A 8SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 8-SIP
- Seri / Aile Numarası
- STA302A
STA302A Hakkında
STA302A, Sanken Electric tarafından üretilen 3 PNP Darlington transistör dizisidir. 8-SIP paketinde sunulan bu bileşen, 50V maksimum collector-emitter gerilimi ve 4A maksimum collector akımı ile çalışabilir. Emitter coupled konfigürasyonunda tasarlanan transistör, 1000'in üzerinde DC akım kazancı (hFE) sağlar. 150°C işletme sıcaklığına kadar çalışabilen ve maksimum 3W güç tüketebilen bileşen, transistör anahtarlama uygulamaları, motor kontrolü, güç yönetimi devrelerinde ve endüstriyel denetim sistemlerinde yaygın olarak kullanılmaktadır. Through-hole montaj tipi ile PCB'ye doğrudan lehimlenir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 3A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SIP |
| Part Status | Active |
| Power - Max | 3W |
| Supplier Device Package | 8-SIP |
| Transistor Type | 3 PNP Darlington (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 10mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
