Transistörler - Bipolar (BJT) - Diziler

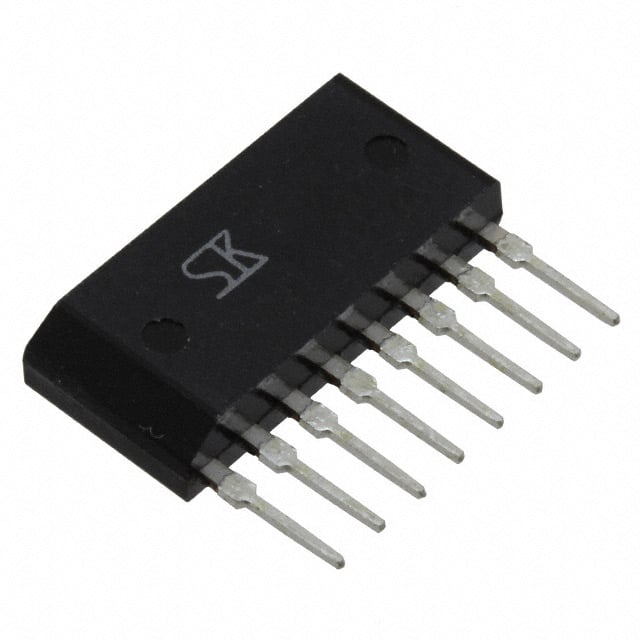

STA301A
TRANS 3NPN DARL 60V 4A 8-SIP
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 8-SIP
- Seri / Aile Numarası
- STA301A
STA301A Hakkında
STA301A, Sanken Electric tarafından üretilen 3 NPN Darlington transistör dizisidir. 8-SIP paket içinde, emitter coupled konfigürasyonunda tasarlanmış bu komponent, yüksek akım kazancı (hFE: min 1000 @ 3A, 4V) ve düşük doyum voltajı (Vce: max 2V @ 10mA, 3A) özellikleriyle karakterize edilir. Maksimum 4A kolektor akımı ve 60V gerilim dayanımına sahip olup, 150°C'ye kadar çalışabilir. Through-hole montaj tipinde sunulan bu bileşen, güç yönetimi, motor sürücüleri, aydınlatma kontrol devreleri ve endüstriyel uygulamalarda kullanılır. 3W maksimum güç harcaması ile tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 3A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SIP |
| Part Status | Last Time Buy |
| Power - Max | 3W |
| Supplier Device Package | 8-SIP |
| Transistor Type | 3 NPN Darlington (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 10mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
