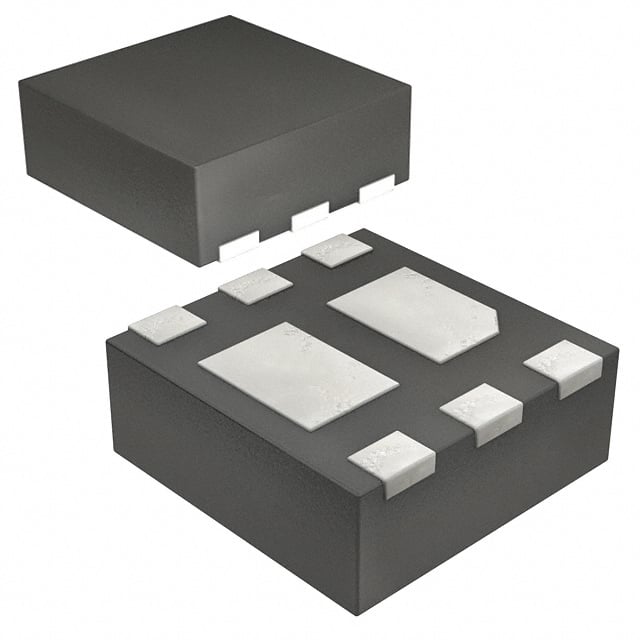

SSM6P49NU,LF
MOSFET 2P-CH 20V 4A 2-1Y1A
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- SSM6P49NU
SSM6P49NU,LF Hakkında
SSM6P49NU,LF, Toshiba tarafından üretilen dual P-Channel MOSFET transistör dizisidir. 20V drain-source gerilimi ve 4A sürekli dren akımı ile çalışan bu bileşen, logic level gate özelliğine sahiptir. 6-WDFN (2x2mm) yüzey montaj paketinde sunulan transistör, 45mOhm maksimum RDS(on) değeri ile düşük ısıl kayıplar sağlar. 1W maksimum güç hızlama kapasitesine ve 150°C çalışma sıcaklığına kadar kullanılabilir. Düşük gate charge (6.74nC) ve input capacitance (480pF) karakteristikleri hızlı anahtarlama uygulamalarına uygun kılar. Güç yönetimi, load switching, motor kontrol ve analog switch uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 6.74nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 480pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 3.5A, 10V |
| Supplier Device Package | 6-UDFN (2x2) |
| Vgs(th) (Max) @ Id | 1.2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
