Transistörler - FET, MOSFET - Diziler

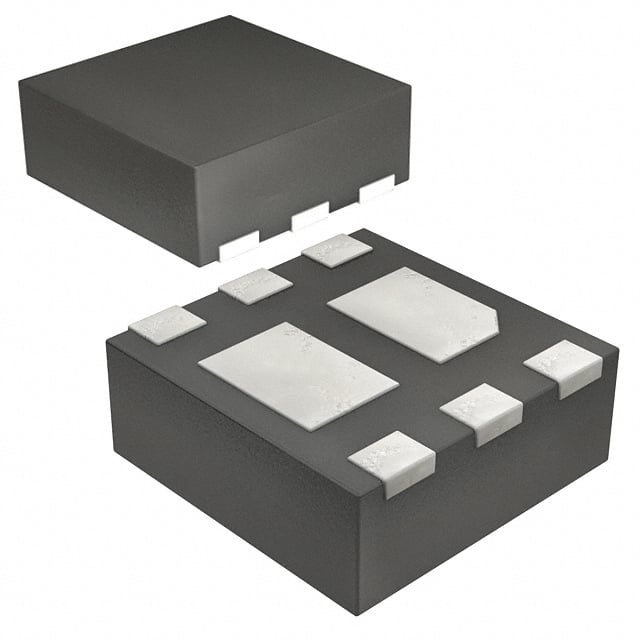

SSM6P47NU,LF
MOSFET 2P-CH 20V 4A 2-2Y1A
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- SSM6P47NU
SSM6P47NU,LF Hakkında
SSM6P47NU,LF, Toshiba tarafından üretilen dual P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 4A sürekli drenaj akımı kapasitesine sahip logic level gate özelliğine sahiptir. 6-WDFN paketinde sunulan bu bileşen, 95mOhm maksimum on-direnç değeri ile anahtarlama uygulamalarında düşük güç kaybı sağlar. 1nC gate charge ve 290pF input capacitance ile hızlı anahtarlama karakteristiğine sahiptir. Surface mount teknolojisiyle entegrasyonu kolaylaştıran bu dual MOSFET, 1W maksimum güç dağıtımı ile endüstriyel kontrol devreleri, güç yönetimi, sinyal anahtarlaması ve logic seviyesi sürücü uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 290pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 95mOhm @ 1.5A, 4.5V |
| Supplier Device Package | 6-µDFN (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
