Transistörler - FET, MOSFET - Diziler

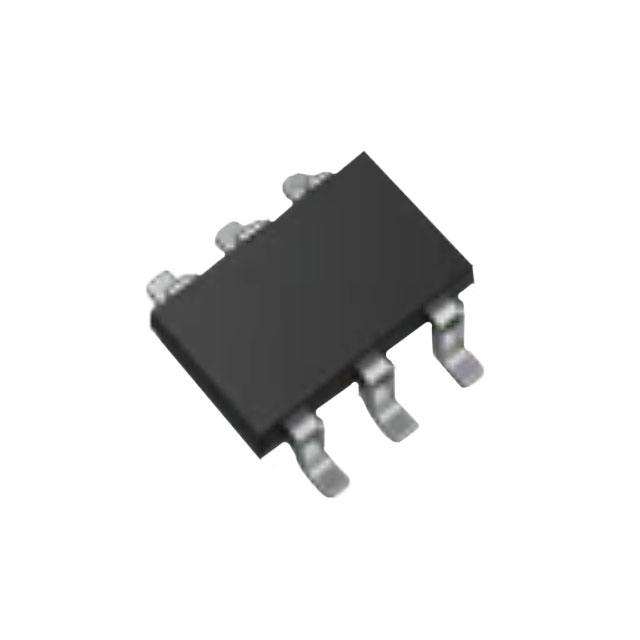

SSM6N7002KFU,LXH
SMOS 2 IN 1 DUAL NCH HIGH ESD PR
- Paket/Kılıf
- 6-TSSOP
- Seri / Aile Numarası
- SSM6N7002
SSM6N7002KFU,LXH Hakkında
SSM6N7002KFU,LXH, Toshiba tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 60V Drain-Source voltaj sınırlaması ve 300mA sürekli dren akımı kapasitesi ile düşük güç uygulamalarında kullanılır. 1.5Ω Rds(On) değeri ile verimli anahtarlama sağlar. 6-TSSOP (SC-88, SOT-363) yüzey montajlı pakette sunulur. Yüksek ESD koruması özelliği ile dijital kontrol devreleri, düşük güçlü sürücü uygulamaları ve sinyal anahtarlama devrelerinde tercih edilir. -55°C ile 150°C arasında çalışır ve 285mW maksimum güç tüketiminde tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 300mA (Ta) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 0.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 40pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power - Max | 285mW (Ta) |
| Rds On (Max) @ Id, Vgs | 1.5Ohm @ 100mA, 10V |
| Supplier Device Package | US6 |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
