Transistörler - FET, MOSFET - Diziler

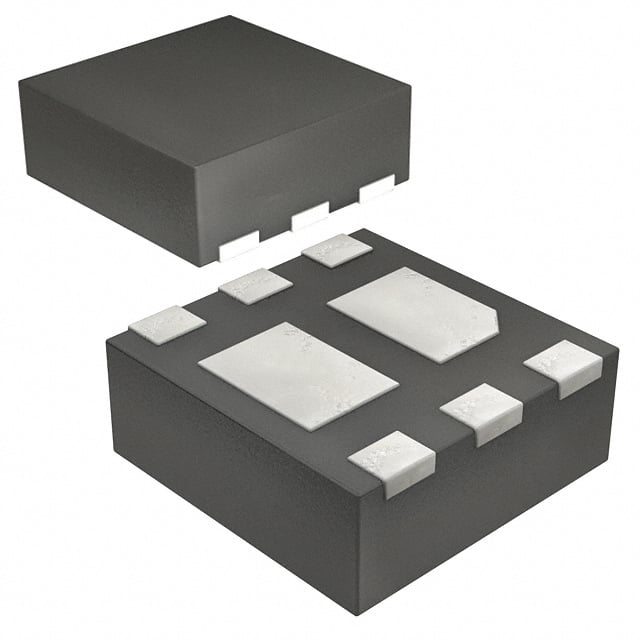

SSM6N68NU,LF
SMALL LOW RON DUAL NCH MOSFETS H
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- SSM6N68NU
SSM6N68NU,LF Hakkında
SSM6N68NU,LF, Toshiba tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V drain-source gerilimi ve 4A sürekli dren akımı ile çalışabilen bu bileşen, 1.8V logic level gate sürüşü özelliğine sahiptir. Düşük on-state direnci (Rds On: 84mOhm @ 2A, 4.5V) sayesinde enerji kaybı minimize edilir. 6-WDFN yüzey montaj paketinde sunulan SSM6N68NU, genel amaçlı anahtarlama, güç yönetimi, motor kontrol ve bilgisayar periferal uygulamalarında yaygın olarak kullanılır. 150°C maksimum çalışma sıcaklığı ve düşük kapasitans değerleri (Ciss: 129pF @ 15V), hızlı anahtarlama işlemleri gerektiren endüstriyel ve tüketici elektroniği uygulamaları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 1.8V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 129pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 84mOhm @ 2A, 4.5V |
| Supplier Device Package | 6-µDFN (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
