Transistörler - FET, MOSFET - Diziler

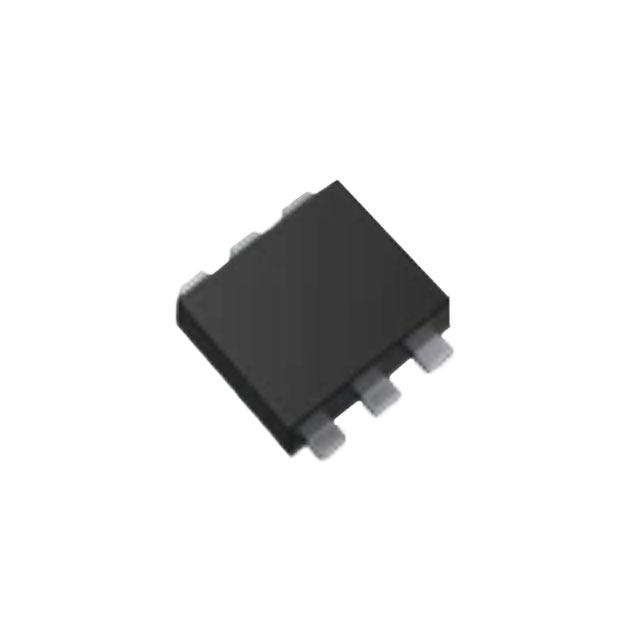

SSM6N62TU,LXHF
SMOS LOW RON DUAL NCH ID:0.8A, V
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- SSM6N62TU
SSM6N62TU,LXHF Hakkında
SSM6N62TU, Toshiba tarafından üretilen dual N-channel MOSFET transistördür. Logic level gate sürüşü ile 1.2V'da çalışabilen bu komponentin maksimum drain akımı 800mA'dir. 20V drain-source gerilim desteği ve 85mOhm RDS(on) değeri ile düşük kayıp uygulamalara uygundur. 2nC gate charge ve 177pF input capacitance özellikleriyle hızlı anahtarlama özelliği gösterir. Surface mount 6-SMD paketinde sunulan bu transistör, motor kontrolü, güç yönetimi, dijital devreler ve batterileme uygulamalarında kullanılır. -55°C ile +150°C çalışma sıcaklık aralığında 500mW maksimum güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 800mA (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate, 1.2V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 177pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 85mOhm @ 800mA, 4.5V |
| Supplier Device Package | UF6 |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
