Transistörler - FET, MOSFET - Diziler

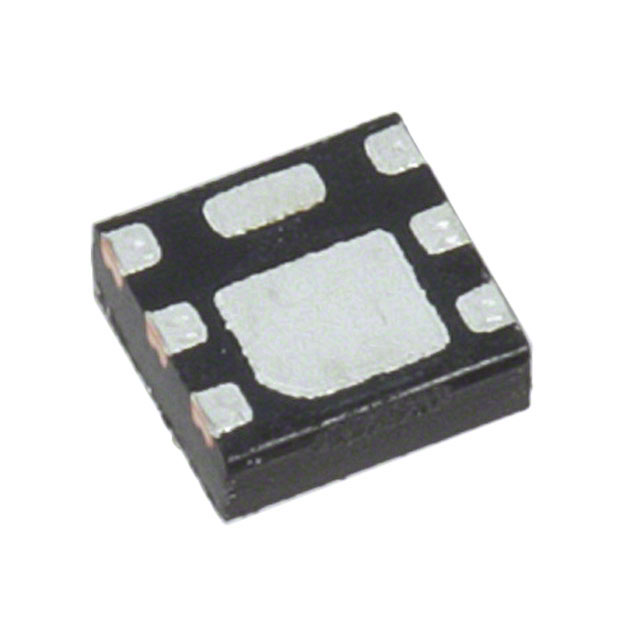

SSM6N61NU,LF
MOSFET 2N-CH 20V 4A UDFN
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- SSM6N61NU
SSM6N61NU,LF Hakkında
SSM6N61NU,LF, Toshiba tarafından üretilen dual N-Channel MOSFET transistörleridir. 20V drain-source gerilimi ve 4A sürekli drenaj akımı kapasitesi ile endüstriyel ve tüketici elektronik uygulamalarında kullanılır. Logic level gate yapısı ile 1.5V sürüş voltajında çalışabilir, bu da düşük voltaj kontrol devrelerinde entegre edilmesini kolaylaştırır. 33mΩ on-resistance değeri ile verimli anahtarlama performansı sunar. Surface mount 6-WDFN paketinde sunulan bu bileşen, motor kontrol, güç yönetimi, anahtarlanmış güç kaynakları ve genel dijital lojik uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilen geniş sıcaklık aralığı, güç kayıpının minimum tutulduğu hassas uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate, 1.5V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 410pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 33mOhm @ 4A, 4.5V |
| Supplier Device Package | 6-UDFNB (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
