Transistörler - FET, MOSFET - Diziler

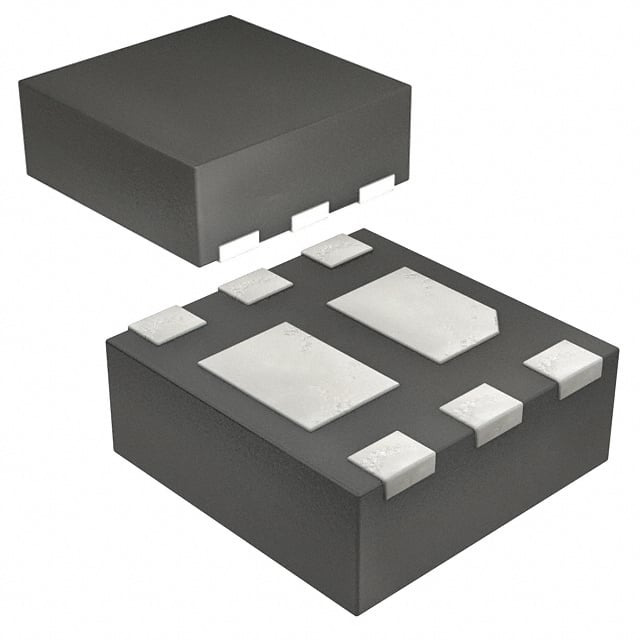

SSM6N58NU,LF
MOSFET 2N-CH 30V 4A UDFN6
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- SSM6N58NU
SSM6N58NU,LF Hakkında
SSM6N58NU,LF, Toshiba tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltaj desteği ve 4A sürekli drain akımı kapasitesi ile güç yönetimi, anahtarlama ve motor kontrol uygulamalarında kullanılır. 1.8V logic level gate sürüşü sayesinde düşük voltaj dijital kontrol devrelerine doğrudan bağlanabilir. 84mOhm on-resistance değeri ile düşük enerji kaybı sağlar. Surface mount UDFN6 (2x2mm) paketinde sunulan komponent, IoT cihazları, portable elektronikler ve endüstriyel kontrol sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 1.8V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 129pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 84mOhm @ 2A, 4.5V |
| Supplier Device Package | 6-UDFN (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
