Transistörler - FET, MOSFET - Diziler

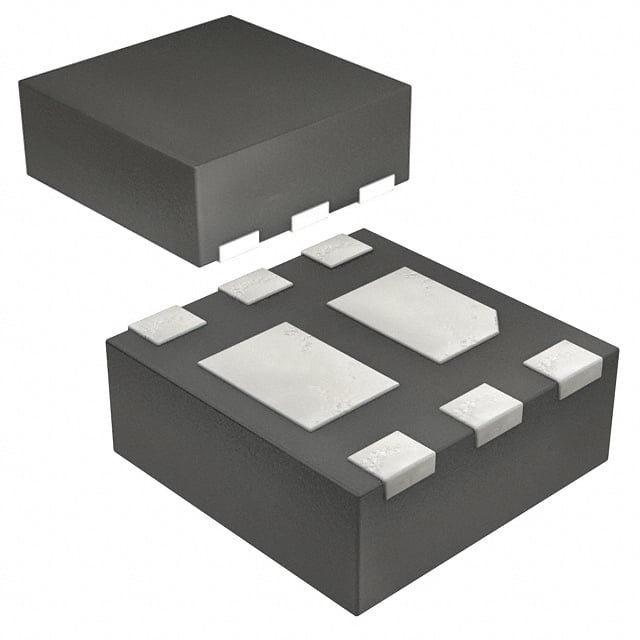

SSM6N57NU,LF
MOSFET 2N-CH 30V 4A UDFN6
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- SSM6N57NU
SSM6N57NU,LF Hakkında
SSM6N57NU,LF, Toshiba tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source gerilimi (Vdss) ve 4A sürekli drain akımı ile çalışan bu bileşen, düşük on-direnç (46mOhm @ 2A, 4.5V) sağlar. 6-WDFN SMD pakette sunulan komponent, güç yönetimi uygulamaları, anahtarlama devreleri, ses sürücüleri ve mobil cihaz güç kaynağı yönetim sistemlerinde kullanılır. 150°C maksimum işletme sıcaklığında çalışabilen SSM6N57NU, kompakt boyutu ve düşük ısıl direnci ile yüksek yoğunluklu PCB tasarımlarında tercih edilen çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 310pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 46mOhm @ 2A, 4.5V |
| Supplier Device Package | 6-µDFN (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
