Transistörler - FET, MOSFET - Diziler

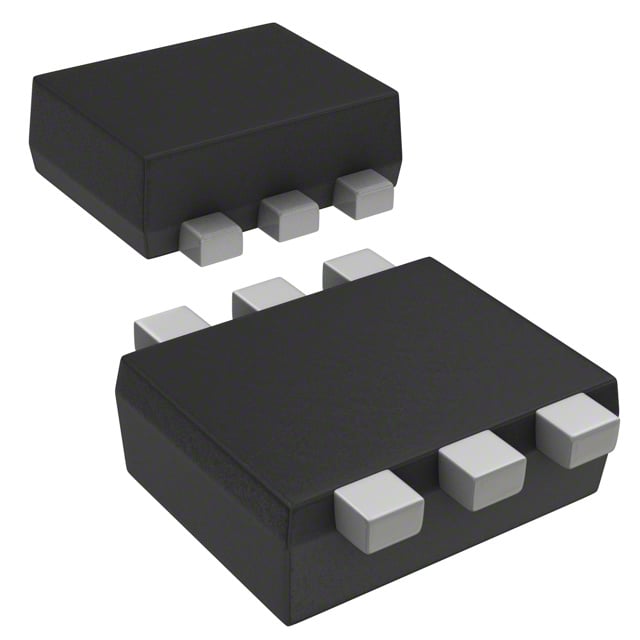

SSM6N36FE,LM
MOSFET 2N-CH 20V 0.5A ES6
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- SSM6N36FE
SSM6N36FE,LM Hakkında
SSM6N36FE,LM, Toshiba tarafından üretilen dual N-channel MOSFET transistöründür. 20V Vdss ve 500mA sürekli dren akımı ile düşük güç uygulamalarında kullanılır. Logic level gate özelliğine sahip olup 5V kontrol sinyalleriyle çalışabilir. 630mΩ on-resistance değeri ile verimli anahtarlama sağlar. SOT-563 (ES6) SMD paketinde sunulan bu transistör, PWM kontrol, motor sürücü, LED aydınlatma ve anahtarlama uygulamalarında tercih edilir. Maksimum 150°C bağlantı sıcaklığında çalışır ve 150mW güç tüketim özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1.23nC @ 4V |
| Input Capacitance (Ciss) (Max) @ Vds | 46pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Power - Max | 150mW |
| Rds On (Max) @ Id, Vgs | 630mOhm @ 200mA, 5V |
| Supplier Device Package | ES6 (1.6x1.6) |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
