Transistörler - FET, MOSFET - Diziler

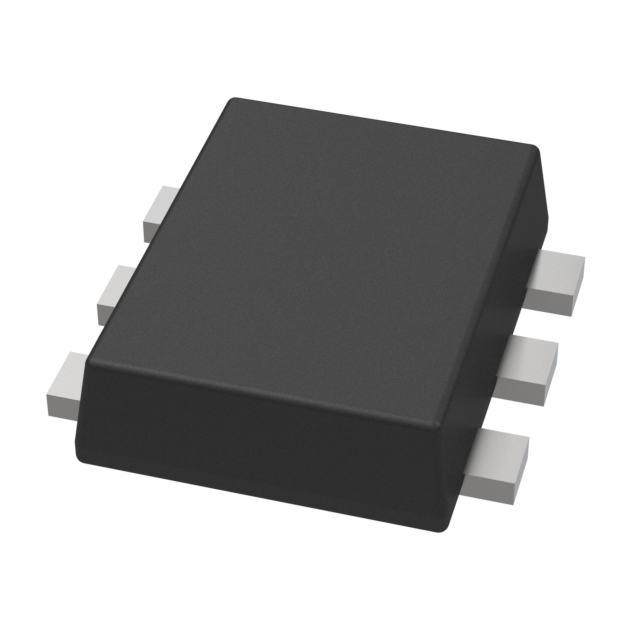

SSM6L820R,LXHF
AUTO AEC-Q SS MOS N-CH + P-CH LO
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- SSM6L820R
SSM6L820R,LXHF Hakkında
SSM6L820R,LXHF, Toshiba tarafından üretilen, N-kanal ve P-kanal MOSFET'leri içeren komplementer transistör dizisidir. AEC-Q200 otomotiv standardına uyumlu olan bu bileşen, 30V ve 20V Drain-Source gerilim sınırlaması ile çalışmaktadır. Maksimum 4A sürekli dren akımı kapasitesine sahip olup, düşük on-direnç (Rds On) değerleri sayesinde enerji kayıplarını minimize eder. 6-pin SMD paket formatında sunulan bu dizi, anahtarlama uygulamaları, motor kontrol devreleri, power management sistemleri ve DC-DC konvertörlerde yaygın olarak kullanılmaktadır. -40°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 30V, 20V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.2nC @ 4.5V, 6.7nC @4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 310pF @ 15V, 480pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 1.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 39.1mOhm @ 2A, 4.5V, 45mOhm @ 3.5A, 10V |
| Supplier Device Package | 6-TSOP-F |
| Vgs(th) (Max) @ Id | 1V @ 1mA, 1.2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
