Transistörler - Bipolar (BJT) - Diziler

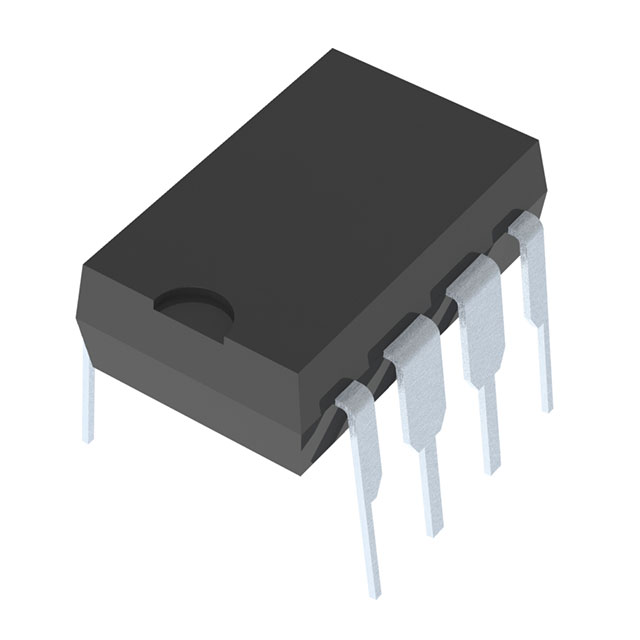

SSM2220PZ
TRANS 2PNP 36V 0.02A 8DIP
- Üretici
- Analog Devices, Inc.
- Paket/Kılıf
- 8-PDIP
- Seri / Aile Numarası
- SSM2220
SSM2220PZ Hakkında
SSM2220PZ, Analog Devices tarafından üretilen dual PNP transistör dizisidir. 8-pin DIP pakete sahip bu bileşen, iki adet eşleştirilmiş PNP transistörü içerir ve 36V maksimum collector-emitter gerilimine dayanabilir. 20mA maksimum collector akımı ve 190MHz transition frequency'si ile analog sinyal işleme uygulamalarında kullanılır. 100mV maksimum Vce saturation değeri ile bu transistörler diferansiyel amplifikatörler, logaritmik amplifikatörler ve hassas akım kaynakları gibi uygulamalarda yaygın olarak tercih edilir. -65°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Through Hole montaj tipi ile eski tasarımlarda ve prototip uygulamalarında kullanılabilir. Not: Bu bileşen Obsolete (üretimi durdurulmuş) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20mA |
| Frequency - Transition | 190MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Supplier Device Package | 8-PDIP |
| Transistor Type | 2 PNP (Dual) Matched Pair |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 36V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
