Diyotlar - Doğrultucular - Tekil

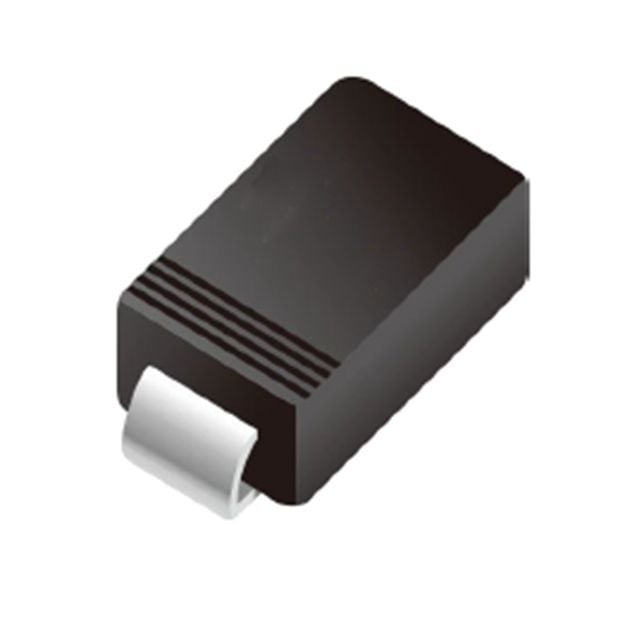

SS56
Schottky Diode SMA 60V 5A
- Üretici
- NextGen Components
- Paket/Kılıf
- SMA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SS56
SS56 Hakkında
SS56, NextGen Components tarafından üretilen Surface Mount Schottky doğrultma diyotudur. DO-214AC (SMA) paketinde sunulan bu diyot, 60V ters gerilim ve 5A ortalama doğrultulmuş akım kapasitesine sahiptir. Forward voltajı 700mV @ 5A olup, 500ns'den daha kısa recovery time ile fast recovery özelliğini sunar. -55°C ile 150°C arasında çalışan ve 300pF kapasitansı bulunan bu bileşen, güç kaynakları, anahtarlama devreleri ve yüksek frekans uygulamalarında kullanılır. 500µA @ 60V ters kaçak akımı ile karakterize edilen SS56, aktif üretimde olan güvenilir bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 300pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 500 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-214AC, SMA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMA |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
