Diyotlar - Doğrultucular - Tekil

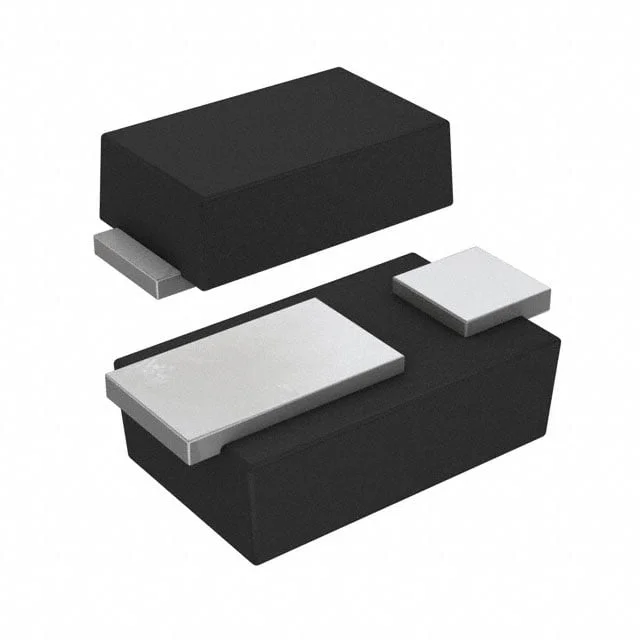

SS16HE
DIODE SCHOTTKY 60V 1A SOD323HE
- Üretici
- onsemi
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SS16HE
SS16HE Hakkında
SS16HE, onsemi tarafından üretilen 60V 1A kapasitesine sahip Schottky diyottur. SOD-323HE yüzey montaj paketinde sunulan bu bileşen, hızlı doğrultma uygulamalarında ve düşük gerilim kaynaklamalarında kullanılır. 680mV ileri gerilim düşüşü ve 8.3ns geri iyileştirme süresi ile güç kaynakları, anahtarlama devreleri ve RF uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilir. 43pF kapasitans değeri (4V, 1MHz) ve 50µA ters sızıntı akımı (60V) ile karakterize edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 43pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 50 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Reverse Recovery Time (trr) | 8.3 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323HE |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 680 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
