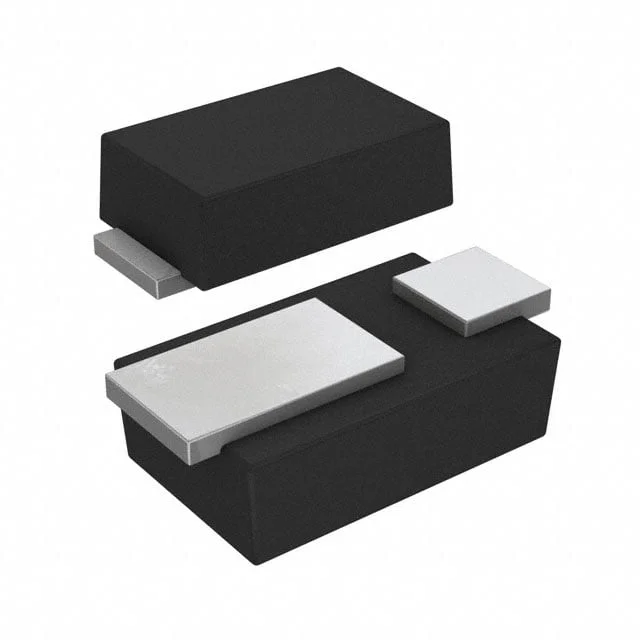

SS14HE
DIODE SCHOTTKY 40V 1A SOD323HE
- Üretici
- onsemi
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SS14HE
SS14HE Hakkında
SS14HE, onsemi tarafından üretilen Schottky doğrultma diyodudur. 40V ters gerilim ve 1A ortalama doğrultulmuş akım özelliğine sahiptir. SOD-323HE yüzey monte paketinde sunulan bu bileşen, 550mV düşük forward voltajı ile düşük güç kaybı sağlar. 5.6ns reverse recovery time ile hızlı anahtarlama uygulamalarında tercih edilir. Güç kaynakları, AC/DC dönüştürücüler, LED sürücü devreleri ve düşük voltaj enerji hasat uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 55pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 50 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5.6 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323HE |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
