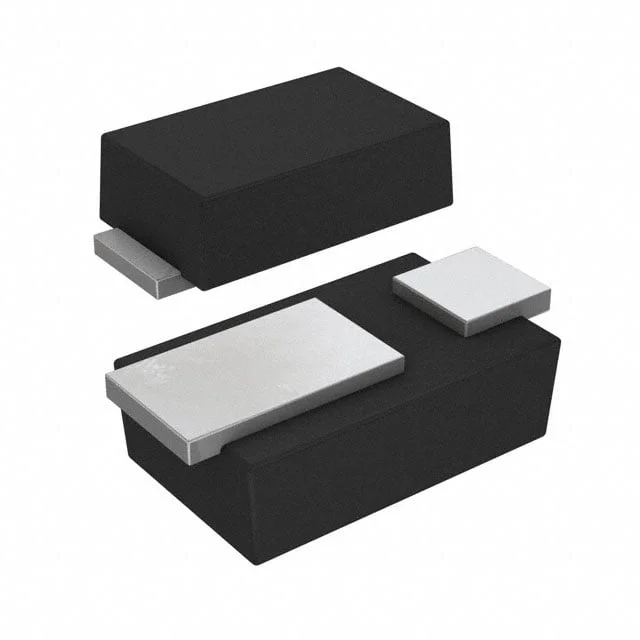

SS13HE
DIODE SCHOTTKY 30V 1A SOD323HE
- Üretici
- onsemi
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SS13HE
SS13HE Hakkında
SS13HE, onsemi tarafından üretilen 30V 1A kapasiteli Schottky doğrultucu diyottur. SOD-323HE yüzey montajlı paket içinde sunulan bu bileşen, hızlı anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 550 mV forward voltaj düşüşü ve 5.6 ns reverse recovery time ile düşük enerji kaybı sağlar. -55°C ile 150°C arasında çalışabilen bu diyot, güç kaynakları, anahtarlama devreleri, RF uygulamaları ve düşük voltajlı doğrultma işlemlerinde yaygın olarak kullanılır. 50 µA ters kaçak akımı karakteristiği ile minimum enerji tüketimi sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 55pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 50 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5.6 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323HE |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
