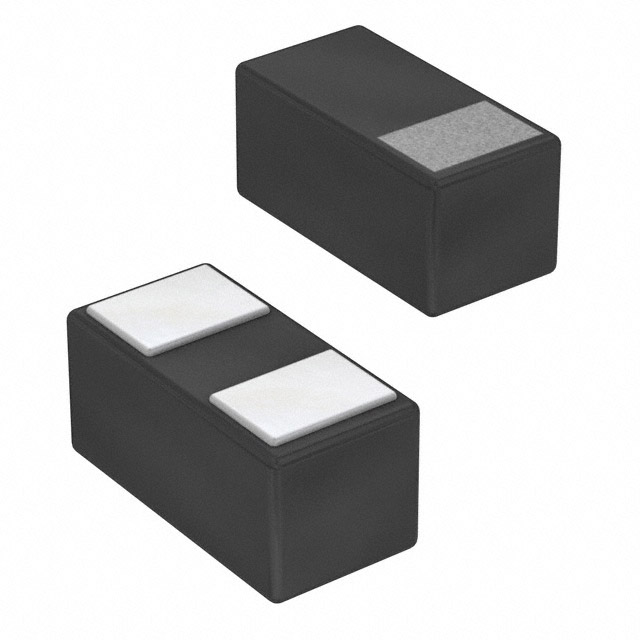

SS0503EC-TR-H
DIODE SCHOTTKY 30V 500MA 2ECSP
- Üretici
- onsemi
- Paket/Kılıf
- 2-UDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SS0503EC
SS0503EC-TR-H Hakkında
SS0503EC-TR-H, onsemi tarafından üretilen 30V maksimum reverse voltaj ile çalışan Schottky diyottur. 500mA ortalama doğrultulmuş akım kapasitesi ve 560mV maximum forward voltage ile karakterize edilen bu bileşen, hızlı anahtarlama uygulamaları için tasarlanmıştır. 10ns reverse recovery time ve 6pF @ 10V kapasitansı ile düşük sinyalde çalışan devrelerde tercih edilir. Surface mount 2-UDFN paketi ile PCB entegrasyonu kolaydır. -55°C ile +125°C arasında çalışabilir. Güç kaynakları, AC-DC dönüştürücüler, LED sürücüleri ve düşük voltaj uygulamalarında kullanılır. Parça obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 500mA |
| Current - Reverse Leakage @ Vr | 100 µA @ 15 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 2-UDFN |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 10 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2-ECSP1008 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 560 mV @ 500 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
