Diyotlar - Doğrultucular - Tekil
SS0140Q_R1_00001

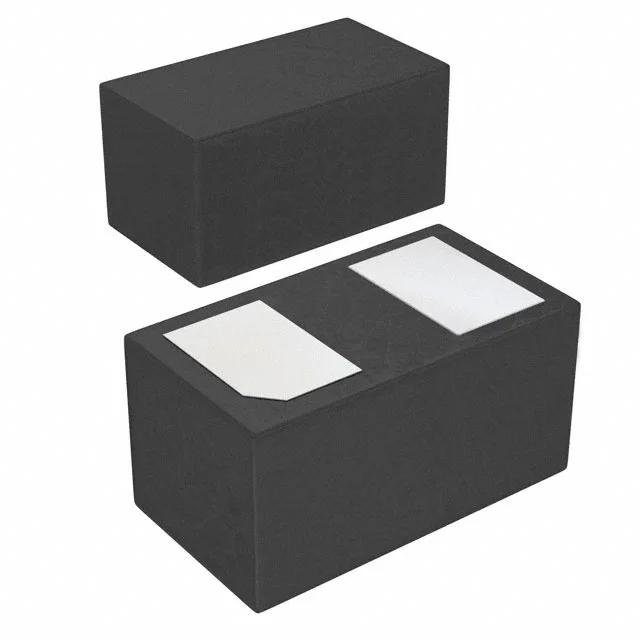

DFN0603-2L, SKY
- Üretici
- PANJIT
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SS0140Q
SS0140Q_R1_00001 Hakkında
SS0140Q_R1_00001, PANJIT tarafından üretilen Surface Mount Schottky diyottur. DFN0603-2L paketinde sunulan bu bileşen, 100mA ortalama doğrultulmuş akım kapasitesine sahiptir. 30V maksimum ters voltaj ve 100mA'de 800mV forward voltaj değerleriyle karakterize edilen bu diyot, düşük voltaj uygulamalarında hızlı anahtarlama gerektiren devreler için tasarlanmıştır. 2pF kapasitans değeri (4V, 1MHz) ile yüksek frekans uygulamalarında kullanılabilir. -55°C ile 150°C arasında çalışan ve 10µA reverse leakage akımı ile belirtilen bu Schottky diyot, RF, anahtarlama kaynakları, düşük voltaj doğrultma ve signal demodülasyon uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 10 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | DFN0603-2 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
