Diyotlar - Doğrultucular - Tekil

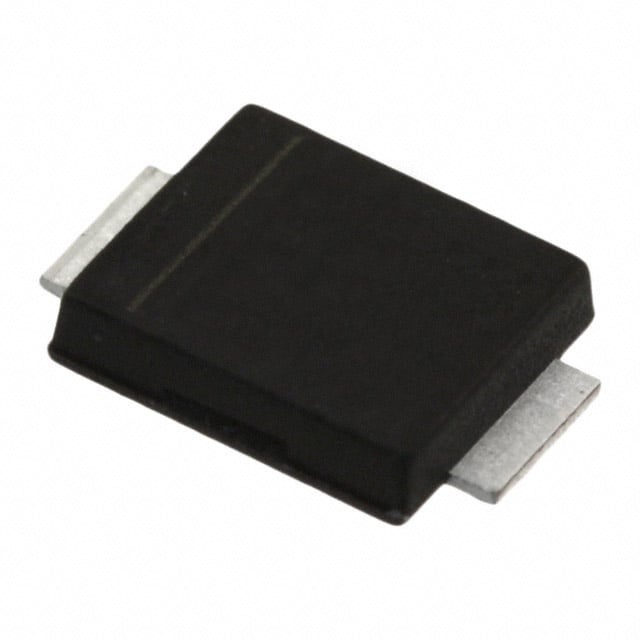

SRT880XF_R1_00001
SMBF, SKY
- Üretici
- PANJIT
- Paket/Kılıf
- DO-221AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SRT880XF
SRT880XF_R1_00001 Hakkında
SRT880XF_R1_00001, PANJIT tarafından üretilen bir Schottky diyot doğrultucudur. DO-221AA (SMB Flat Leads) yüzey montaj paketinde sunulan bu bileşen, 80V maksimum ters gerilim kapasitesine ve 8A ortalama doğrultulmuş akımına sahiptir. 610mV forward voltage düşüşü ile 8A akımda çalışır. Fast recovery karakteristiği (≤500ns) sayesinde yüksek hızlı anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında stabil çalışan bu diyot, güç kaynakları, AC/DC dönüştürücüler ve anahtarlama devrelerinde yaygın olarak kullanılmaktadır. Ters kapasitesi 4V'da 630pF'dir. Not: Bu parça üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 630pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 60 µA @ 80 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-221AA, SMB Flat Leads |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMBF |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 610 mV @ 8 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
