Diyotlar - Doğrultucular - Tekil

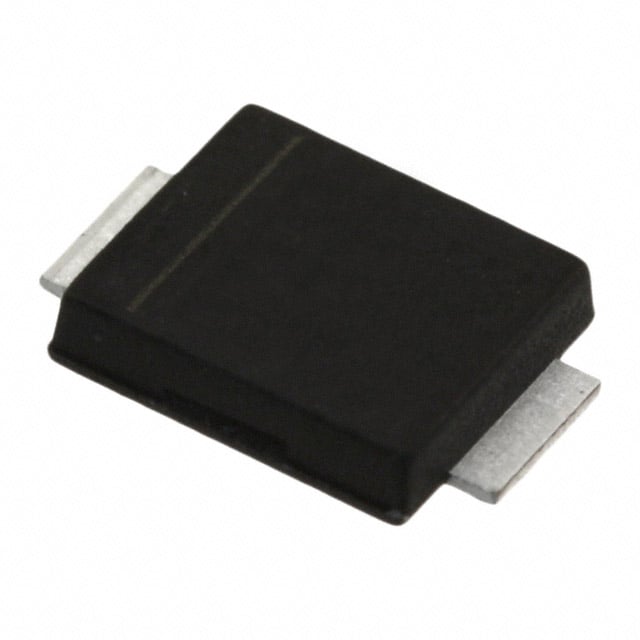

SRT8100LF_R1_00001
SMBF, SKY
- Üretici
- PANJIT
- Paket/Kılıf
- DO-221AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SRT8100LF
SRT8100LF_R1_00001 Hakkında
SRT8100LF_R1_00001, PANJIT tarafından üretilen Schottky diyot doğrultucudur. 8A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, 100V maksimum ters voltaj derecelendirilmesi ile çalışır. Surface mount SMBF paketinde sunulan diyot, ≤500ns hızlı geri kazanım özelliğine sahiptir. 790mV ileri voltaj düşümü (8A'da) ve -55°C ile 150°C arasında çalışma sıcaklığı aralığı sayesinde güç kaynakları, LED sürücüleri ve anahtarlama devrelerinde kullanılır. 360pF kapasitans değeri (4V, 1MHz) ve 50µA ters sızıntı akımı (100V'da) sayesinde anahtarlama uygulamalarında düşük güç tüketimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 360pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 50 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-221AA, SMB Flat Leads |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMBF |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 790 mV @ 8 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
