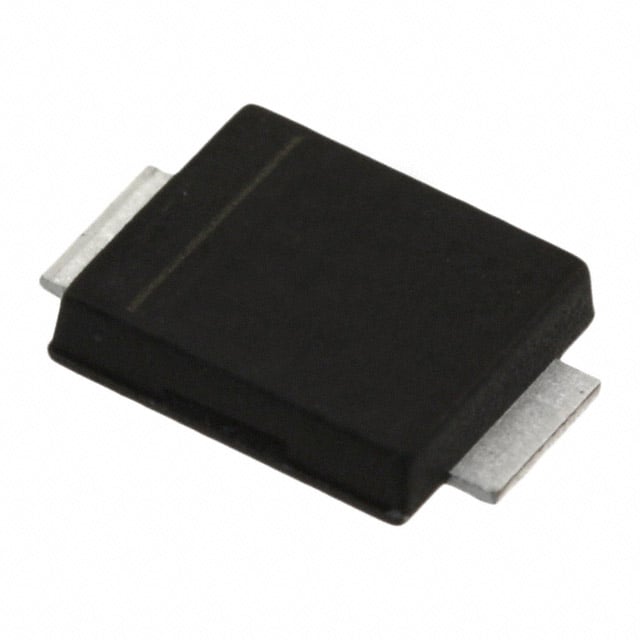

SRT5100UF_R1_00001
SMBF, SKY
- Üretici
- PANJIT
- Paket/Kılıf
- DO-221AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SRT5100UF
SRT5100UF_R1_00001 Hakkında
SRT5100UF_R1_00001, PANJIT tarafından üretilen Schottky doğrultucu diyottur. 5A ortalama doğrultulmuş akım ve 100V maksimum ters voltaj ile tasarlanmıştır. 660mV maksimum ileri gerilim değeri ve 50µA ters kaçak akımı ile yüksek verimliliği sağlar. Fast recovery özellikleri sayesinde anahtarlama uygulamalarında kullanılabilir. SMB flat lead paketinde sunulan komponent, -55°C ile 150°C arasında çalışır. Güç kaynakları, LED sürücüler ve AC/DC dönüştürücü devrelerde yaygın olarak uygulanır. Şu anda üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 360pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 50 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-221AA, SMB Flat Leads |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMBF |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 660 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
