Diyotlar - Doğrultucular - Tekil

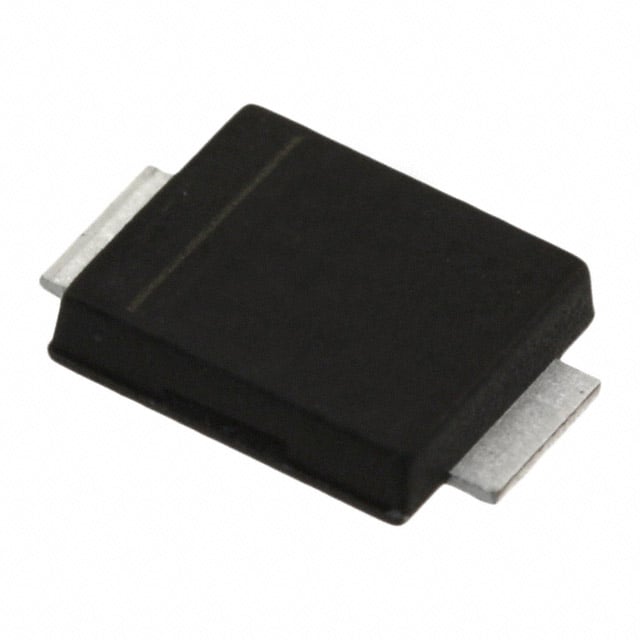

SRM560VF_R1_00001
SMBF, SKY
- Üretici
- PANJIT
- Paket/Kılıf
- DO-221AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SRM560VF
SRM560VF_R1_00001 Hakkında
SRM560VF_R1_00001, PANJIT tarafından üretilen Surface Mount Schottky doğrultucu diyottur. 60V maksimum ters gerilim ve 5A ortalama doğrultulanmış akım kapasitesine sahiptir. Fast recovery karakteristiği (≤500ns) ile yüksek frekans uygulamalarında tercih edilir. 520mV forward voltage @ 5A değeri ile düşük güç kaybı sağlar. DO-221AA (SMB Flat Leads) paketinde sunulan bu bileşen, sürücü devreler, AC/DC konvertörler, güç kaynakları ve anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında çalışabilir. 300pF kapasitans değeri ile yüksek hızlı devre tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 300pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 220 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-221AA, SMB Flat Leads |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMBF |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 520 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
