Diyotlar - Doğrultucular - Tekil

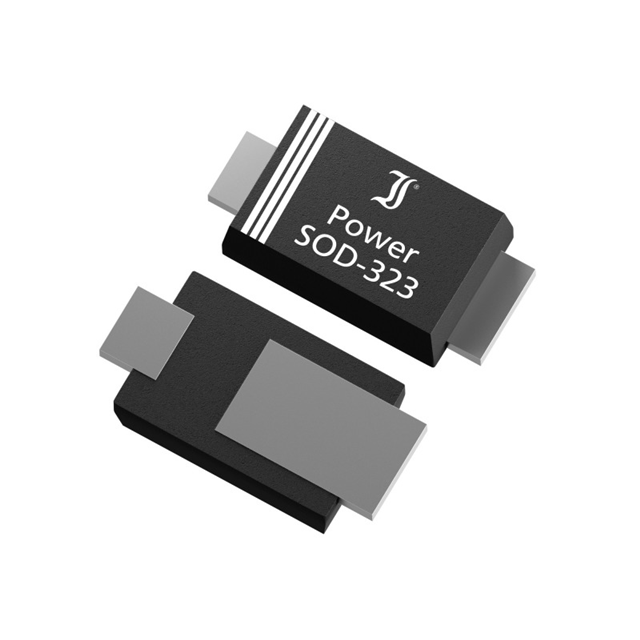

SRL23
Schottky, 30V, 2A, 0.45V, 4.40A
- Üretici
- DComponents
- Paket/Kılıf
- DO-219AD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SRL23
SRL23 Hakkında
SRL23, DComponents tarafından üretilen bir Schottky doğrulttucu diyotudur. 30V maksimum reverse voltaj ve 2A ortalama doğrultulmuş akım kapasitesine sahiptir. 450mV forward voltage düşüşü ile verimli enerji dönüşümü sağlar. Fast recovery karakteristiği (≤500ns) sayesinde yüksek frekanslı uygulamalarda kullanılabilir. Surface mount DO-219AD paketinde sunulan bu diyot, AC/DC adaptörleri, güç kaynakları, enerji dönüştürücüler ve elektronik güç yönetimi sistemlerinde doğrultma işlevi görmektedir. -40°C ile 125°C arasında çalışabilen geniş sıcaklık aralığı endüstriyel uygulamalara uygunluğunu göstermektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 40pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 250 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | DO-219AD |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-219AD |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
