Diyotlar - Doğrultucular - Tekil

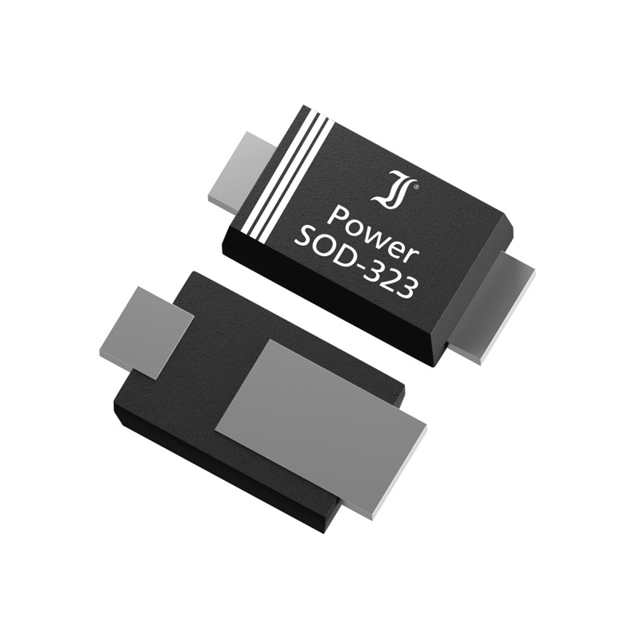

SRL23
SCHOTTKY SOD-323 P 30V 2A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- DO-219AD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SRL23
SRL23 Hakkında
SRL23, Diotec Semiconductor tarafından üretilen Schottky diyottur. SOD-323 yüzey montajı paket içinde gelen bu bileşen, 30V ters voltaj desteğinde 2A ortalama doğrultma akımı sağlayabilir. 450mV forward voltage değeri ile düşük voltaj düşümü gerektiren uygulamalarda kullanılır. Fast recovery karakteristiği sayesinde 500ns altında anahtarlama sürelerine sahiptir. Ters kaçak akımı 30V'ta 250µA olup geniş sıcaklık aralığında (-40°C ~ 125°C) çalışabilir. Güç kaynağı devreleri, boost konvertörleri, RF uygulamaları ve yüksek frekans anahtarlama devrelerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 40pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 250 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | DO-219AD |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-219AD |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
