Diyotlar - Doğrultucular - Tekil

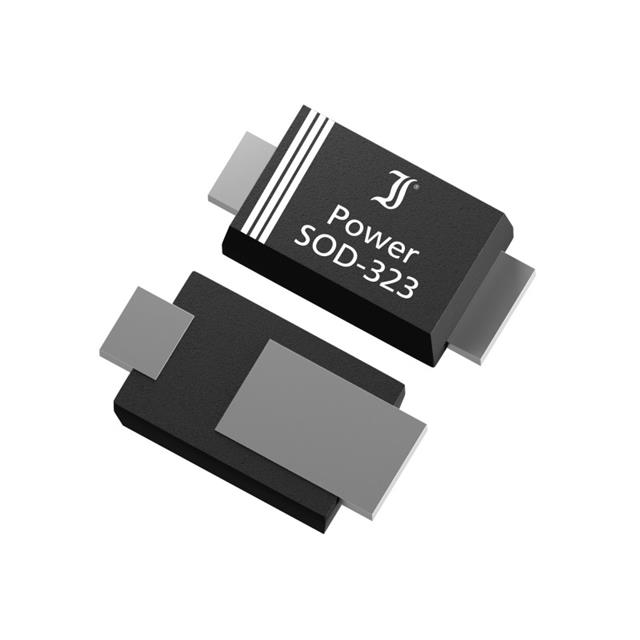

SRL1J
ST Rect, 600V, 1A
- Üretici
- DComponents
- Paket/Kılıf
- DO-219AD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SRL1J
SRL1J Hakkında
SRL1J, DComponents tarafından üretilen yüksek gerilim doğrultma diyotudur. 600V ters gerilim derecelemesi ve 1A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. Standard recovery tipi diyot olup, 1µs ters kurtarma süresi (reverse recovery time) ile hızlı komütasyon özellikleri sunar. -50°C ile 150°C arasında işletme sıcaklığında çalışabilir. Surface mount DO-219AD paketi ile entegre devrelerde, adaptör şemaları, güç kaynakları ve AC-DC dönüştürücülerde kullanılır. 1.1V maksimum forward voltage düşümü ve 1µA ters sızıntı akımı ile verimli doğrultma işlemi gerçekleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-219AD |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-219AD |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
