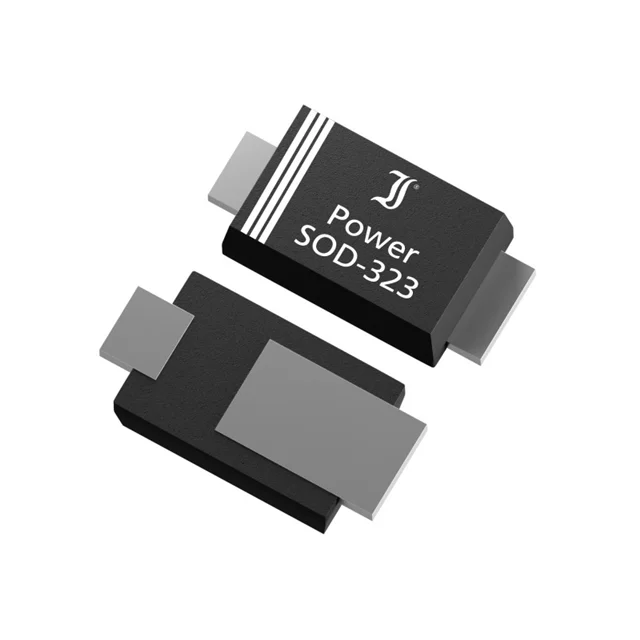

SRL1J
DIODE STD SOD-323 P 600V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- DO-219AD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SRL1J
SRL1J Hakkında
SRL1J, Diotec Semiconductor tarafından üretilen standart doğrultucu diyottur. SOD-323 (DO-219AD) yüzey monte paketi ile hassas ve kompakt uygulamalar için tasarlanmıştır. 600V maksimum reverse voltaj ve 1A ortalama doğrultulu akım kapasitesine sahiptir. Maksimum forward voltajı 1.1V @ 1A olup, reverse leakage akımı 600V'de 1µA'dır. 1µs reverse recovery time ile standart hızlı doğrultma uygulamalarında kullanılır. -50°C ile +150°C arasında güvenilir çalışma sağlar. Anahtarlama kaynakları, güç kaynakları, AC-DC konvertörleri ve genel doğrultma devreleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-219AD |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-219AD |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
