Transistörler - FET, MOSFET - Diziler

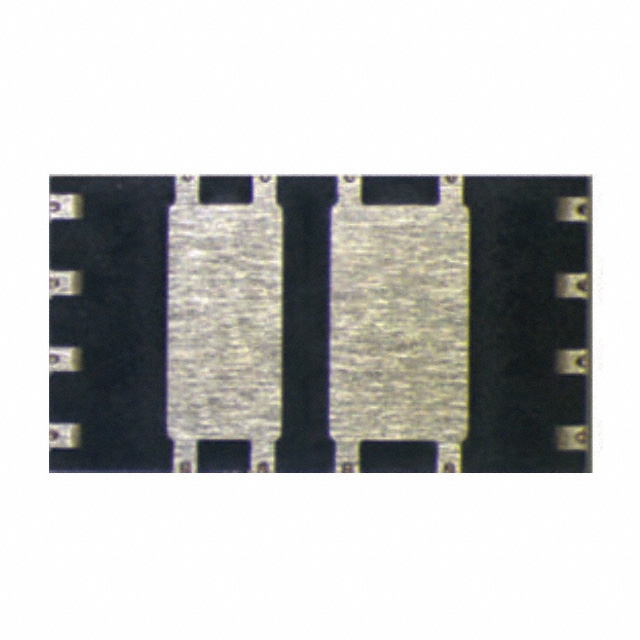

SQUN702E-T1_GE3
MOSFET N&P-CH COMMON DRAIN
SQUN702E-T1_GE3 Hakkında
SQUN702E-T1_GE3, Vishay tarafından üretilen N-Channel ve P-Channel MOSFET transistör dizisidir. Common Drain konfigürasyonunda tasarlanan bu bileşen, 40V ve 200V drain-source gerilim aralıklarında çalışır. Maksimum 30A sürekli drenaj akımı ile yüksek akım uygulamalarında kullanılabilir. RDS(on) değerleri 9.2mOhm ile 60mOhm arasında değişmektedir. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Surface Mount, Wettable Flank paketinde sunulan bu transistör, güç yönetimi, DC-DC konvertörler, motor kontrol devreleri ve anahtarlama uygulamalarında kullanılır. Die formunda sağlanan komponent, 48W ile 60W arası maksimum güç tüketimi kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc), 20A (Tc) |
| Drain to Source Voltage (Vdss) | 40V, 200V |
| FET Feature | Standard |
| FET Type | N and P-Channel, Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 23nC @ 20V, 14nC @ 20V, 30.2nC @ 100V |
| Input Capacitance (Ciss) (Max) @ Vds | 1474pF @ 20V, 1450pF @ 20V, 1302pF @ 100V |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Power - Max | 48W (Tc), 60W (Tc) |
| Rds On (Max) @ Id, Vgs | 9.2mOhm @ 9.8A, 10V, 60mOhm @ 5A, 10V, 30mOhm @ 6A, 10V |
| Supplier Device Package | Die |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA, 3.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
