Transistörler - FET, MOSFET - Diziler

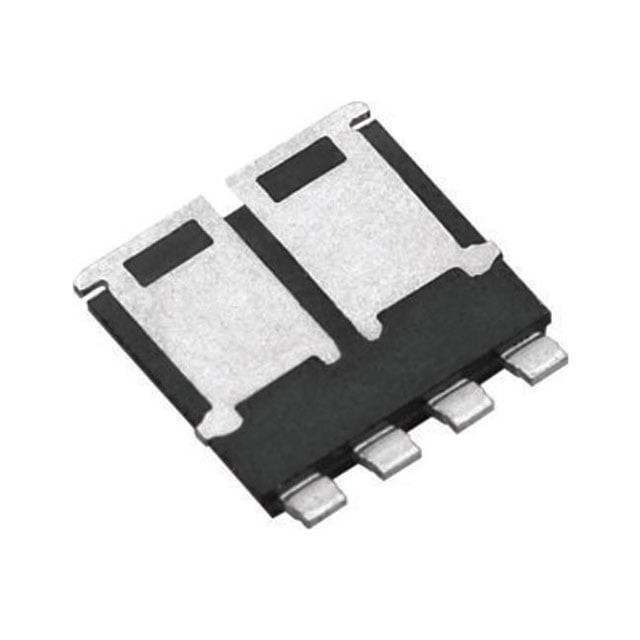

SQJQ906EL-T1_GE3
MOSFET 2 N-CH 40V POWERPAK8X8
- Üretici
- Vishay
- Paket/Kılıf
- PowerPAK® 8 x 8 Dual
- Seri / Aile Numarası
- SQJQ906EL
SQJQ906EL-T1_GE3 Hakkında
Vishay SQJQ906EL-T1_GE3, dual N-channel MOSFET transistörü olup 40V drain-source voltaj derecesinde çalışır. 160A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılmaya uygundur. 4.3mOhm RDS(on) değeri ile düşük iletim kaybı sağlar. PowerPAK® 8x8 paketinde sunulan bu komponent, güç yönetimi devreleri, DC-DC konvertörleri, motor kontrolü ve ağır akım anahtarlama uygulamalarında tercih edilir. -55°C ile 175°C arasında çalışma sıcaklığına sahip olup endüstriyel ve otomotiv uygulamalarında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 160A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 45nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 3238pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PowerPAK® 8 x 8 Dual |
| Part Status | Active |
| Power - Max | 187W |
| Rds On (Max) @ Id, Vgs | 4.3mOhm @ 5A, 10V |
| Supplier Device Package | PowerPAK® 8 x 8 Dual |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
