Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

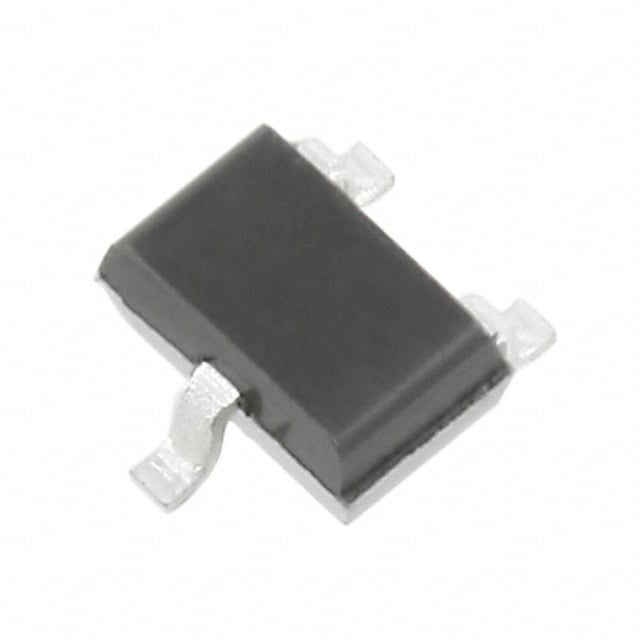

SMV1231-074LF
DIODE VARACTOR
- Üretici
- Skyworks Solutions, Inc.
- Paket/Kılıf
- SC-70
- Seri / Aile Numarası
- SMV1231
SMV1231-074LF Hakkında
SMV1231-074LF, Skyworks Solutions tarafından üretilen tek çift ortak katot varactör diyottur. SC-70 (SOT-323) surface mount paketinde sunulan bu bileşen, 50MHz'de 6V ters voltaj altında 0.61pF kapasitans değeri gösterir. 2.8 kapasitans oranı (C1/C6) ile karakterize edilen bu diyot, frekans ayarlı filtreler, osilatörler ve PLL devreleri gibi RF tuning uygulamalarında kullanılır. -55°C ile 125°C arasında çalışabilen bileşen, maksimum 15V ters voltaj dayanımına sahiptir. Düşük kapasitans ve yüksek Q faktörü gerektiren hassas frekans kontrol uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.61pF @ 6V, 50MHz |
| Capacitance Ratio | 2.8 |
| Capacitance Ratio Condition | C1/C6 |
| Diode Type | 1 Pair Common Cathode |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Supplier Device Package | SC-70-3 |
| Voltage - Peak Reverse (Max) | 15 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
