Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
SMUN5113T1G

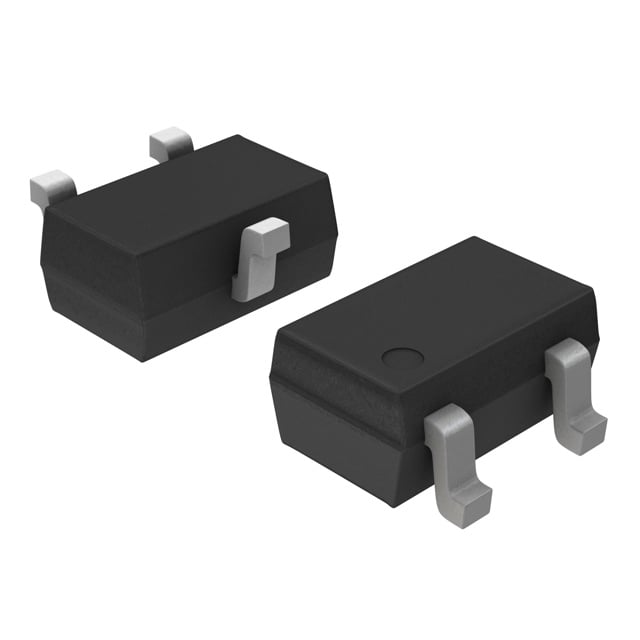

TRANS PREBIAS PNP 50V SC70-3
SMUN5113T1G Hakkında
SMUN5113T1G, onsemi tarafından üretilen PNP tipi ön beslemeli (pre-biased) transistördür. SC-70 (SOT-323) yüzey montajlı paket içinde sunulan bu bileşen, maksimum 50V kolektör-emiter gerilimi ve 100mA kolektör akımı özelliğine sahiptir. İntegre edilmiş base direnç ağı (R1 ve R2 her biri 47kΩ) sayesinde harici biyaslandırma devresi gerektirmeden kullanılabilir. DC akım kazancı (hFE) minimum 80 değerinde, maksimum satürasyon gerilimi 250mV olarak belirtilmiştir. 202mW maksimum güç dağıtım kapasitesi ile düşük güç uygulamalarında tercih edilir. Hızlı anahtarlama gerektiren mantık seviyeleri uygulamaları, sürücü devreleri ve sinyal anahtarlamada kullanılır. Devre tasarımında minimum bileşen sayısı ile kompakt çözüm sağlayan bu transistör, özellikle portatif ve gömülü sistem tasarımlarında değerli bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Obsolete |
| Power - Max | 202 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-70-3 (SOT323) |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
