Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
SMUN2214T1G

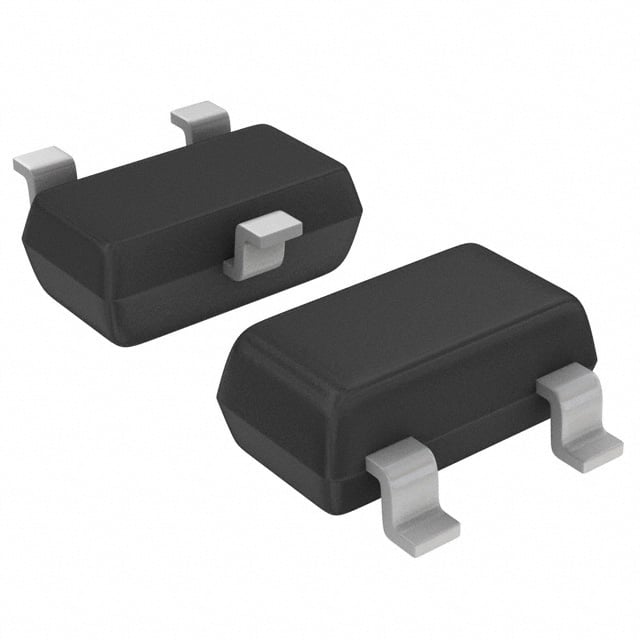

TRANS PREBIAS NPN 50V 100MA SC59
SMUN2214T1G Hakkında
SMUN2214T1G, onsemi tarafından üretilen ön beslemeli (pre-biased) NPN transistördür. Surface mount TO-236-3 (SC-59, SOT-23-3) paketinde sunulan bu bileşen, maksimum 100mA kolektör akımı ve 50V CE kırılma voltajı ile çalışır. İntegre 10kΩ base ve 47kΩ emitter-base direnç yapısına sahip olup, 230mW maksimum güç tüketimi ile tasarlanmıştır. Minimum 80 hFE DC akım kazancı, 250mV doyum voltajı ve 500nA maksimum cutoff akımı özellikleriyle, ses amplifikatörleri, sinyalleme devreleri ve anahtarlama uygulamalarında kullanılır. Ön beslemeli tasarım nedeniyle baz polarizasyon dirençlerine gerek duyulmaz, PCB alanı tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 230 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-59 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
