Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

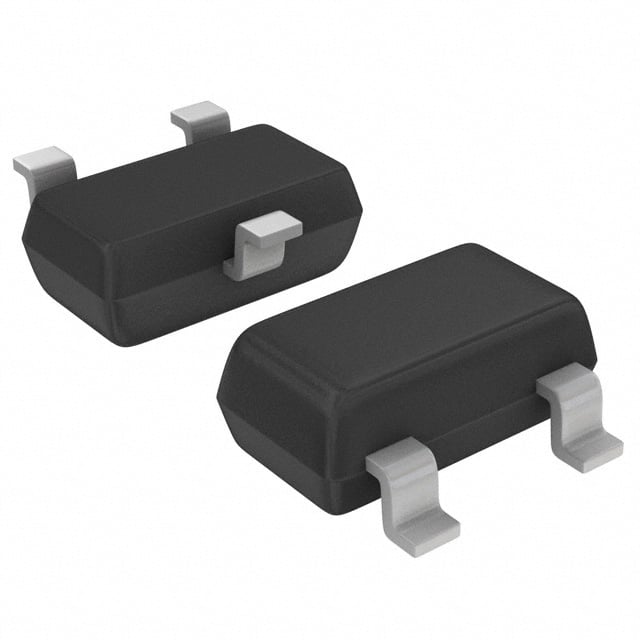

SMUN2114T1G
TRANS PREBIAS PNP 50V 100MA SC59
SMUN2114T1G Hakkında
SMUN2114T1G, onsemi tarafından üretilen ön beslemeli (pre-biased) PNP bipolar transistördür. SC-59 (SOT-23-3) yüzey montajlı paket ile sunulan bu bileşen, maksimum 100 mA kolektör akımı ve 50 V besleme gerilimi kapasitesine sahiptir. İçerisinde entegre 10 kΩ base direnci ve 47 kΩ emitter-base direnci bulunması, ön beslemeli yapısını sağlar. Maksimum 230 mW güç tüketimi ile DC anahtarlama uygulamalarında, sinyal kontrol devrelerinde ve logic seviyesi kontrol uygulamalarında kullanılır. 250 mV satürasyon gerilimine ve 80 minimum DC current gain değerine sahip olup, kompakt tasarımlı elektronik sistemlerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 230 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-59 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
