Zener Diyotlar - Tekil

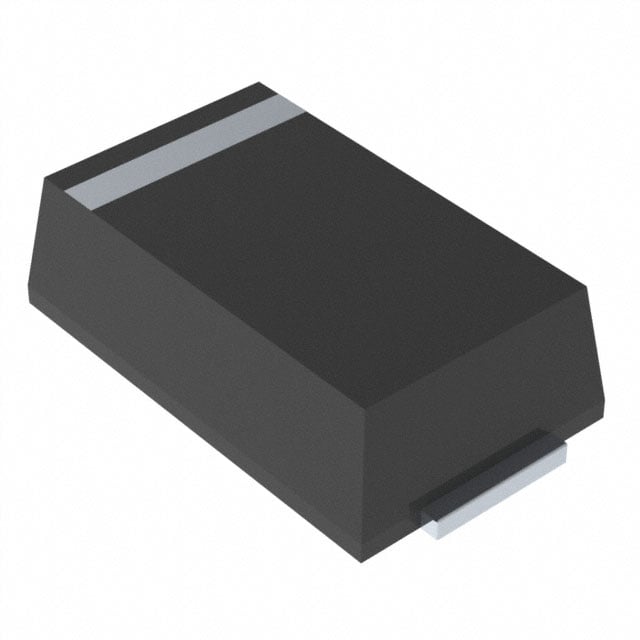

SMPZ3919B-M3/84A
DIODE ZENER 5.6V 500MW DO220AA
- Üretici
- Vishay
- Paket/Kılıf
- DO-220AA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- SMPZ3919B
SMPZ3919B-M3/84A Hakkında
SMPZ3919B-M3/84A, Vishay tarafından üretilen 5.6V nominal geriliminde bir Zener diyotudur. 500mW güç kapasitesi ile düşük güçlü uygulamalarda voltaj regülasyonu ve koruma görevini yerine getirmeye uygun tasarlanmıştır. Surface mount DO-220AA paketinde sunulan bu bileşen, geniş çalışma sıcaklık aralığında (-65°C ~ 150°C) kararlı performans sağlar. 5 Ohm maksimum impedansı ve ±5% voltaj toleransı ile referans voltajı tasarımlarında, aşırı gerilim korumasında ve sabit voltaj kaynakları uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 200 µA @ 3 V |
| Impedance (Max) (Zzt) | 5 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C |
| Package / Case | DO-220AA |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | DO-220AA (SMP) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 5.6 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
