RF Diyotlar

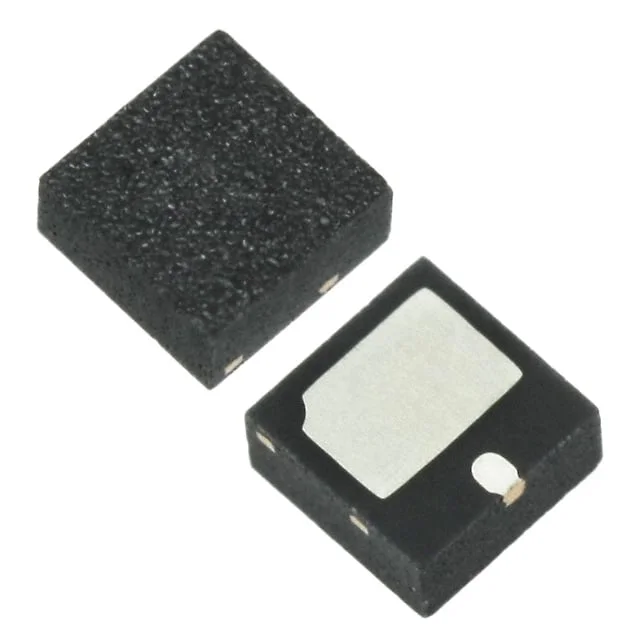

SMP1345-087LF
RF DIODE PIN 500MW 2QFN
- Üretici
- Skyworks Solutions, Inc.
- Paket/Kılıf
- 2-VSFN Exposed Pad
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- SMP1345
SMP1345-087LF Hakkında
SMP1345-087LF, Skyworks Solutions tarafından üretilen RF PIN diyottur. 500mW güç dağılımına sahip bu tek PIN diyot, -55°C ile 175°C sıcaklık aralığında çalışmaktadır. 2-VSFN 2x2 QFN paketinde sunulan bileşen, 200mA maksimum akım kapasitesine ve 2Ohm forward resistance değerine sahiptir. 1MHz'de 0.2pF kapasitans karakteristiği RF uygulamalarında düşük parazitik etkiler sağlar. PIN diyotlar, RF anahtarlama, attenuasyon ve modülasyon uygulamalarında yaygın olarak kullanılır. Mobil haberleşme, wearable cihazlar ve tıbbi cihazlar gibi kompakt RF sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.2pF @ 5V, 1MHz |
| Current - Max | 200 mA |
| Diode Type | PIN - Single |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 2-VSFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 500 mW |
| Resistance @ If, F | 2Ohm @ 10mA, 100MHz |
| Supplier Device Package | 2-QFN (2x2) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
