RF Diyotlar

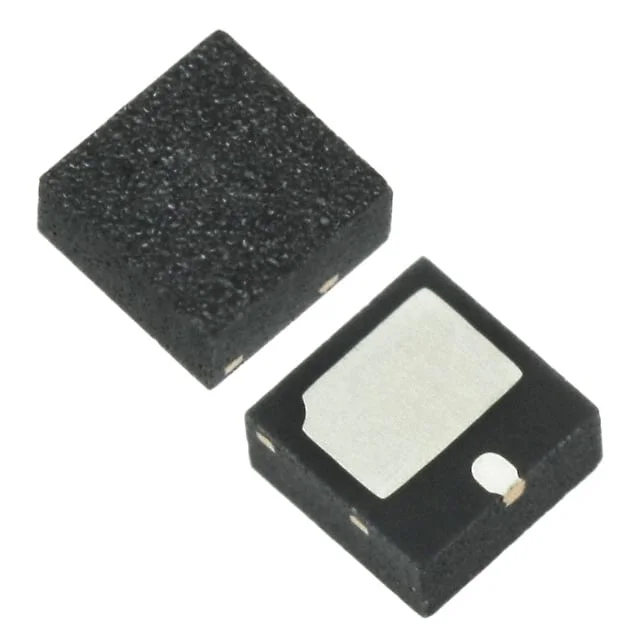

SMP1334-084LF
RF DIODE PIN 200V 1W 2QFN
- Üretici
- Skyworks Solutions, Inc.
- Paket/Kılıf
- 2-VSFN Exposed Pad
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- SMP1334
SMP1334-084LF Hakkında
SMP1334-084LF, Skyworks Solutions tarafından üretilen RF PIN diyottur. 200V zirve ters gerilim ve 1W güç yayılım kapasitesiyle tasarlanmıştır. 2-QFN (2x2mm) SMD paketinde sunulan bu diyot, 30V'ta 0.45pF kapasitans ve 10mA'te 2.5Ω dirençle karakterize edilir. Maksimum 200mA akım taşıyabilir ve -55°C ile 175°C arasında çalışır. PIN diyotlar RF anahtarlama, attenüatör, frekans belirteci ve diğer RF modülasyon uygulamalarında kullanılır. Geniş sıcaklık aralığı ve kompakt paketlemesi, masaüstü ve taşınabilir RF cihazlarında yer tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.45pF @ 30V, 1MHz |
| Current - Max | 200 mA |
| Diode Type | PIN - Single |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 2-VSFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1 W |
| Resistance @ If, F | 2.5Ohm @ 10mA, 100MHz |
| Supplier Device Package | 2-QFN (2x2) |
| Voltage - Peak Reverse (Max) | 200V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
